菏泽4层商场暖通空调施工设计CAD图纸(风冷热泵机组)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：33000平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,其它
• 冷热源：电动压缩式冷水机组,水地源热泵
• 空调系统：全空气系统
• 水系统：双管制,同程式,异程式
• 项目所在地：山东

附件详情

该资料为山东菏泽某商场暖通空调施工设计图纸，总建筑面积约33000多平方米，设计区域为商场一至四层空调、通风设计，商场一至四层平面排烟风管、排烟口设计。空调冷热源采用风冷热泵机组机组，风冷热泵系统商业大空间场所采用全空气低速风道系统，空气处理机位于各区域空调机房内，气流组织为上送上回。水系统采用二管制，上供上回，供回水干管设于商场屋顶，供回水主管路上设压差旁通阀调节水量。水系统垂直异程，水平同程；在空调箱回水管上设平衡阀，保持水系统平衡。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

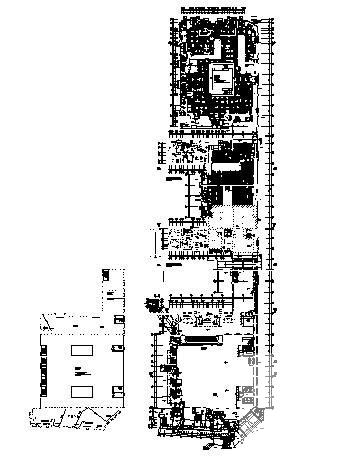

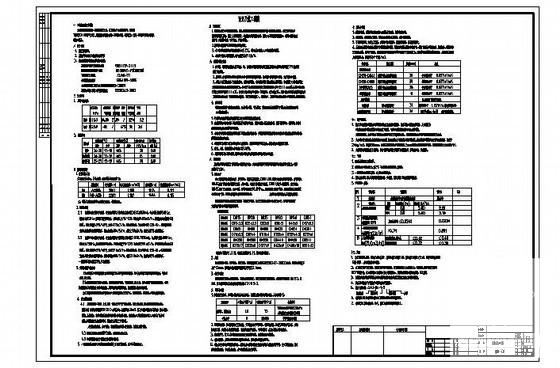

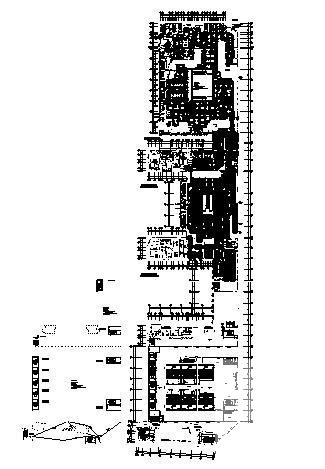

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-29 20:32:46上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
