一份12层商业办公楼空调通风系统设计CAD施工图纸（风冷热泵式冷水机组）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：高层建筑
• 建筑设计面积：7500平方米
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计内容：空调
• 水系统：单式泵,变流量
• 项目所在地：湖北

附件详情

一、项目概要：
该建筑为湖北商业办公楼，建筑面积7500M2，地下一层，地上十二层，总高度43.5M...
二、空调冷热源：
空调系统所需冷热水均由设在室外屋顶的三台风冷（热泵）式冷水机组集中制备...
三、空调系统：
1.客房.办公室及餐厅雅间等采用风机盘管加新风方式。
2.宴会大厅,营业收费大厅采用低速风管系统;散流器下送,集中回风。
3.空调水系统采用一次泵变流量系统....
四、通风系统：
1.地下室设平时机械排风消防排烟合用系统。
2.防烟楼梯前室防排烟采用加压送风系统...

图纸共15张。

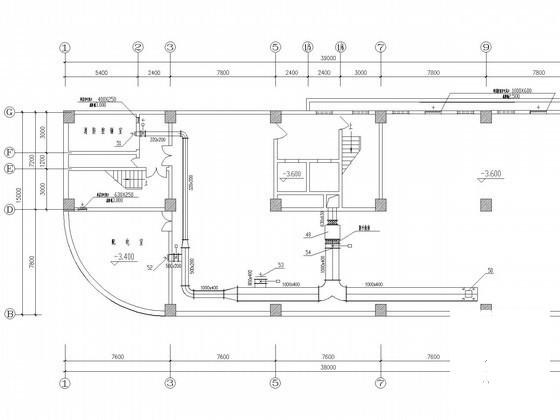

地下层风道平面图

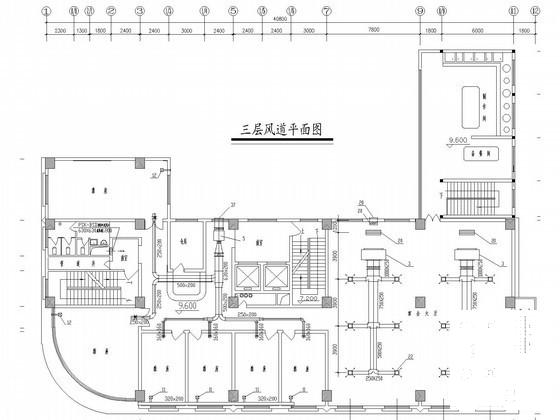

风道平面图

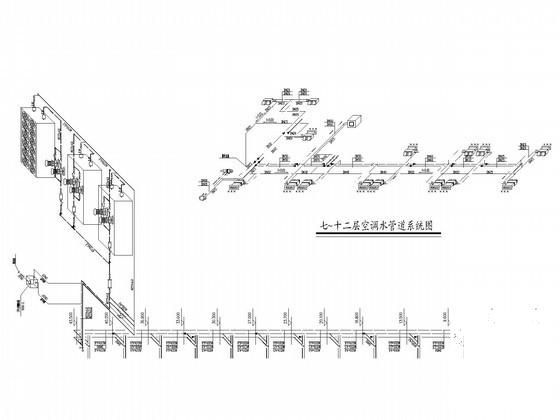

空调水管道系统图

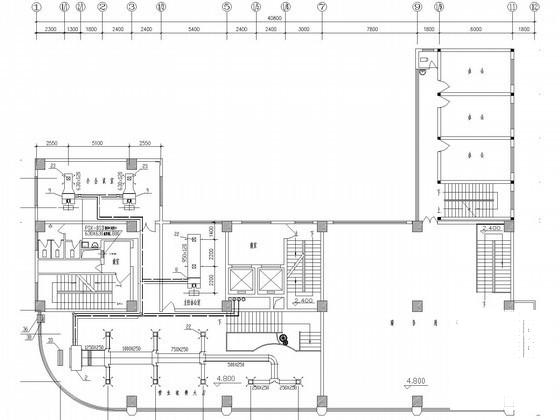

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-27 16:34:25上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
