一份高层宾馆酒店通风系统设计CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑设计面积：22371.82平方米
• 建筑地上层数：17层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计内容：通风,防排烟
• 送风方式：散流器送风
• 项目所在地：江苏

附件详情

一、项目概要：
该项目地上建筑面积22371.82平方米，地上17层，地下1层....
二、设计范围：
该项目设计范围防烟楼梯间及其合用前室的正压送风....
三、通风系统：
1.防烟楼梯间加压送风，每隔一层设置多叶送风口，楼梯间须维持正压50pa。
2.防烟楼梯间加压送风前室自然排烟...

图纸共5张。

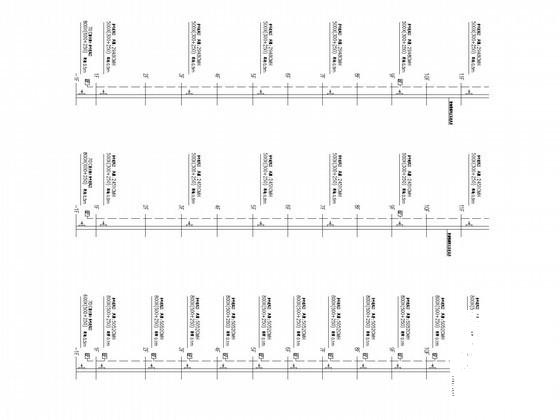

屋顶风机布置平面图

防烟楼梯间防烟系统原理图

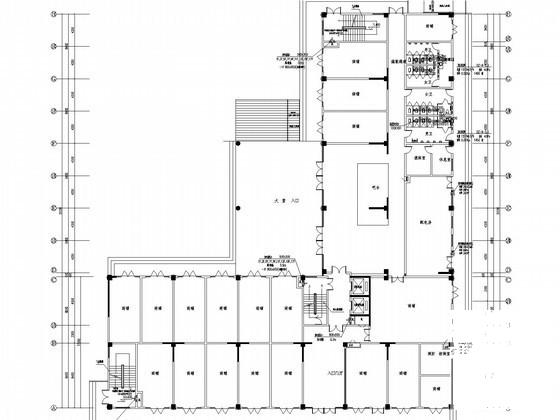

一层通风防烟平面图

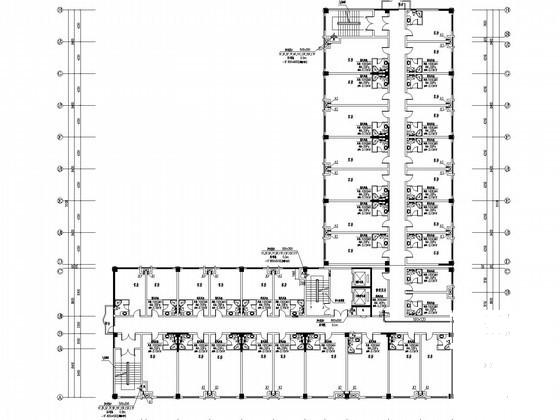

第 1 张图

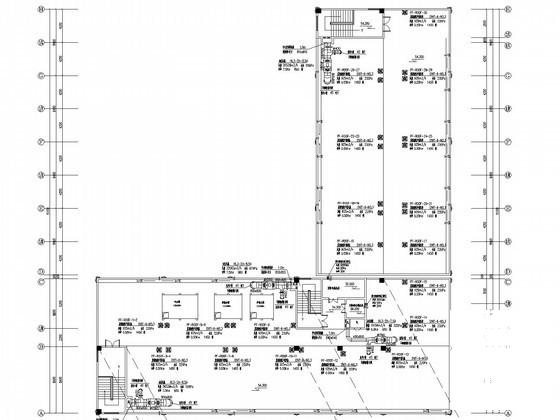

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
