高层商业住宅楼采暖通风系统设计CAD施工图纸(dwg)

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅,商业
• 建筑高度：高层建筑
• 建筑面积：7600平方米
• 地上层数：11层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 设计内容：通风,采暖
• 冷热源：市政热网
• 采暖系统：散热器供暖,热水辐射
• 送风方式：散流器送风

附件详情

该项目是一个高层商业住宅楼，地上十一层，地下一层，1~2层为商铺，3~11层为公寓。总建筑面积7600平米，总建筑高度36米。图纸内容主要包含设计施工说明，采暖通风平面图，采暖系统图等...

采暖系统：采暖热水为来自室外管网的 55°C/45°C热水， 该项目采暖系统定压由管网统一考虑。定压方式为补水泵定压，采暖系统工作压力0.45MPa。
除地下室采暖采用散热器系统外，其他房间均用低温热水地板辐射采暖系统，地板下盘绕的加热管采用交联聚乙烯管（PE-X），使用条件等级为4级，盘绕方式为回转式。分配器即：分/集水器总成，采用成品，分配器及配件均须采用耐腐蚀材料...

六至十一层地板辐射采暖平面图

一层采暖平面图

地下一层采暖平面图

地下一层采暖平面图（二）

二层采暖通风平面图

第 1 张图

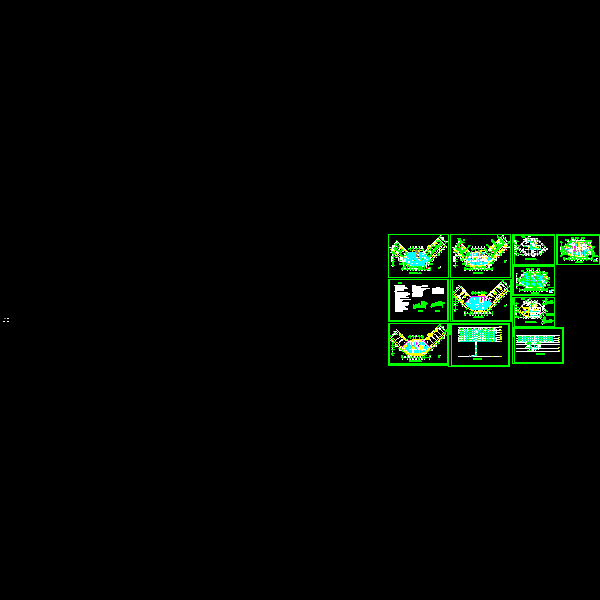

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-26 08:46:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
