高层商业住宅楼采暖通风系统设计施工CAD图纸

附件详情

一、项目概要：
该项目地上建筑面积:14402.88平方米,1层为商业网点，2~ 31层均为住宅。建筑高度:93.45m，属于一类高层住宅......
二、采暖系统：

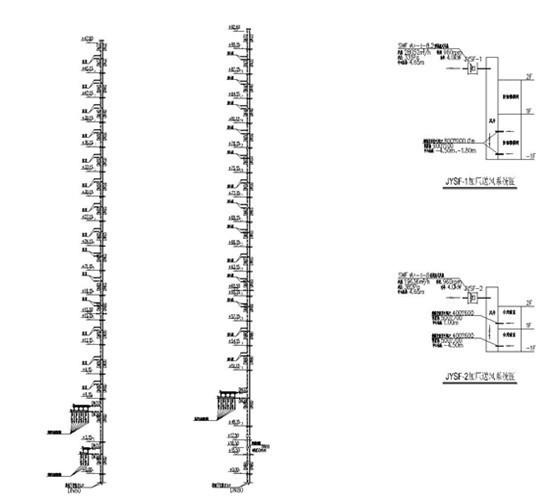

1.采暖热媒由小区热交换站集中供给 75°C/50°C热水。
2.采暖系统分高、低区系统，1~16层为低区系统，17~25层为高区系统。

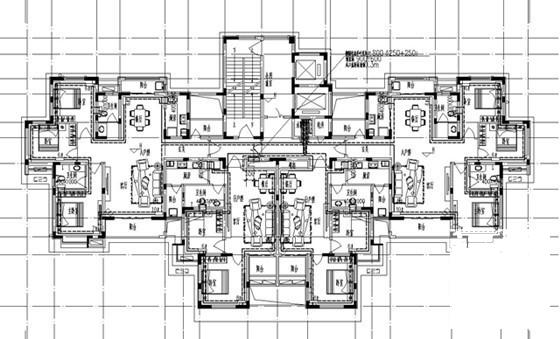

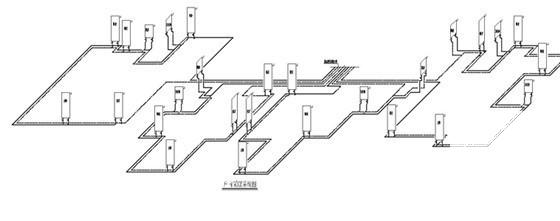

3.采用散热器采暖方式，户内系统采用双管同程式......
三、通风防烟系统：
1.屋顶电梯机房设置 15次/h换气机械排风。
2.住宅无外窗卫生间设置15次/h换气机械排风，排风机在二次装修时设计安装......

图纸共11张
