11层住宅楼采暖CAD施工图纸
-
设计详细说明：有
-
建筑类别：住宅
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
参考图纸：8张
-
设计年代：近代
-
设计内容：采暖
-
采暖系统：散热器供暖
-
项目所在地：辽宁
附件详情
该项目采用热水机械循环连续供暖，热源来自小区换热站。采暖用热媒为65°C/50°C热水。该项目采暖系统均采用分户计量系统，住宅每户设采暖
分户计量
箱。住宅室内采暖立管为双管异程式系统，立管及各户计量控制装置均设在楼梯间的综合管井内.
大连十一层住宅楼采暖工程

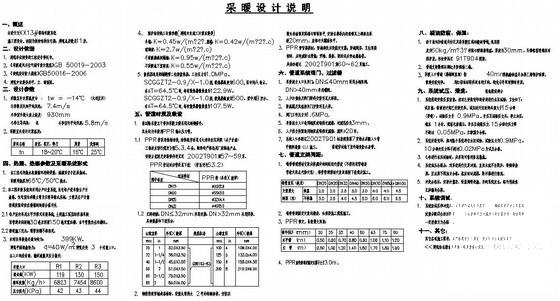

设计说明

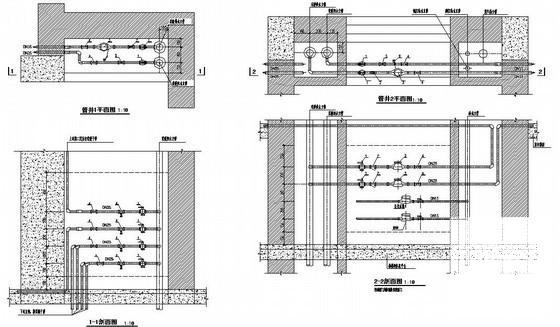

节点剖面图

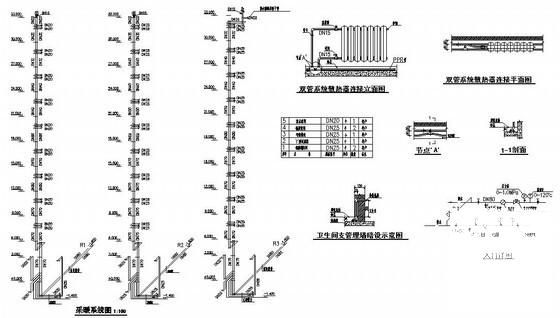

采暖系统图

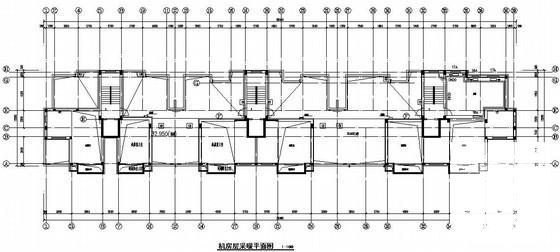

采暖平面图
