小区住宅楼采暖CAD图纸（设计说明）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：5258.48平方米
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计内容：采暖
• 采暖系统：散热器供暖,热水辐射

附件详情

该资料为黑龙江省哈尔滨市某小区-C3区11#楼工程室内采暖系统设计.该工程建筑面积为5258.48平方米.建筑高度21.10米.热源引自小区供热管网.住宅及一层商服采暖形式采用地板辐射采暖系统,楼梯间采用散热器采暖系统。

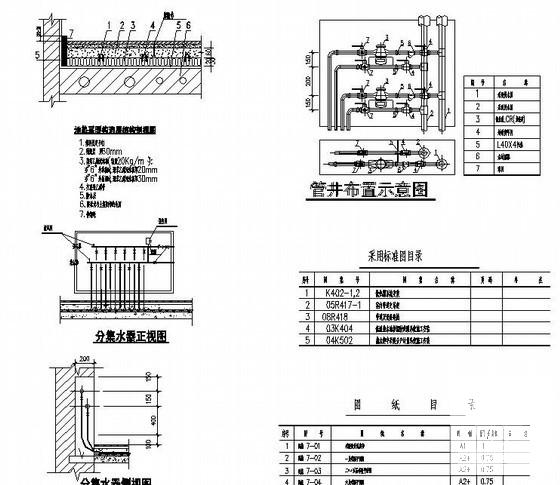

第 1 张图

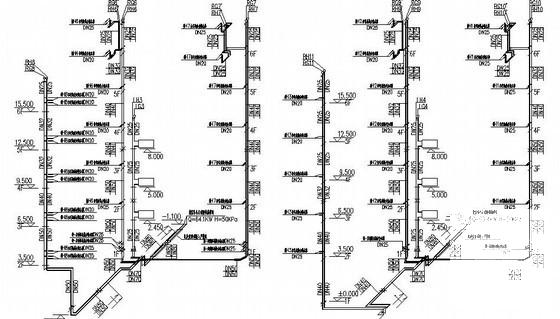

第 2 张图

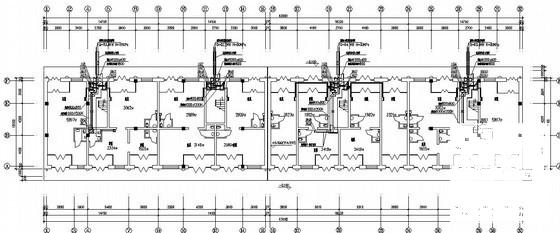

第 3 张图
