小区14层住宅楼采暖及换热站CAD图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：9810.9平方米
• 建筑地上层数：14层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 设计内容：采暖
• 采暖系统：热水辐射
• 项目所在地：吉林

附件详情

该项目建筑总面积9810.9平方米，建筑物层数14层，高度总体高度52m。采暖系统形式为上下分区单管跨越式系统，采用柱翼780型散热器。
换热站设计 供热负荷1748.71KW,供热面积约4.8万平方米，图中板式换热器供地板采暖高区部分和采暖低区部分，换热站内预留一套换热机组位置。一次网供回水温度为130/70°C，二次网供回水温度为80/55°C。

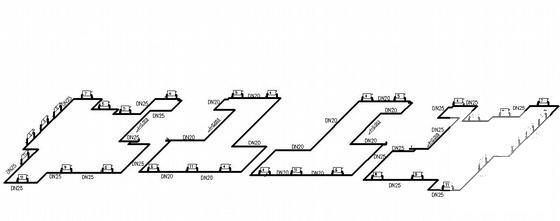

第 1 张图

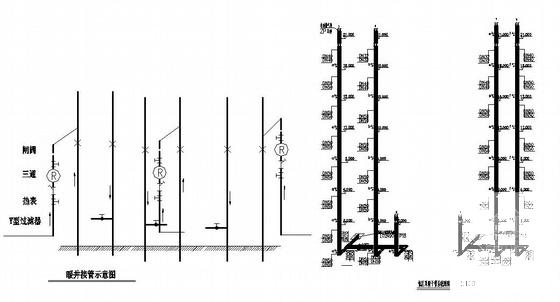

第 2 张图

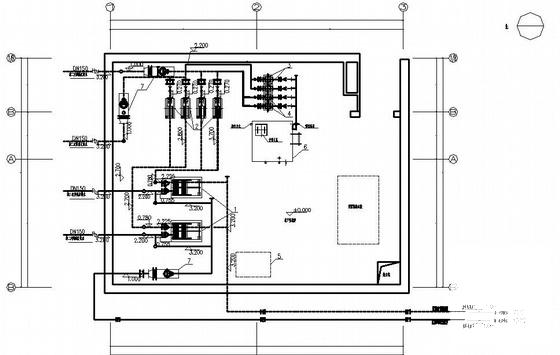

第 3 张图

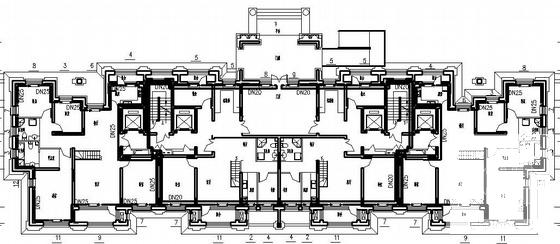

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
