高层住宅楼小区采暖通风及防排烟系统设计CAD施工图纸(机械加压送风)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：13437.57平方米
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟
• 冷热源：市政热网
• 采暖系统：热水辐射
• 送风方式：散流器送风
• 项目所在地：天津

附件详情

一、项目概要：

该项目是一个高层住宅小区建筑，地上18层，建筑面积13437.57平米。图纸内容包含设计及施工说明，主要设备材料表及图例，一-十三层采暖、防排烟平面图，十三-十八层采暖、防排烟平面图，屋顶通风防排烟平面图，机房层 通风防排烟 平面图，采暖系统图，防排烟系统图等...

二、采暖工程：

热负荷按稳定传热连续供暖计算,采暖热媒为50-40°C的热水,由小区换热站供给,计算总热负180kW。采暖面积5806m^2，采暖热指标为q=29W/m^2(不含户间)，系统阻力损失32kPa。该项目采暖系统为共用立管的分户独立系统,共18层，分为中低两个区.，中低区的设计工作压力分别为：0.6MPa和0.4MPa；每户于管井内设一热量表。热力入口设于地下室，并应安装静态水力平衡阀。

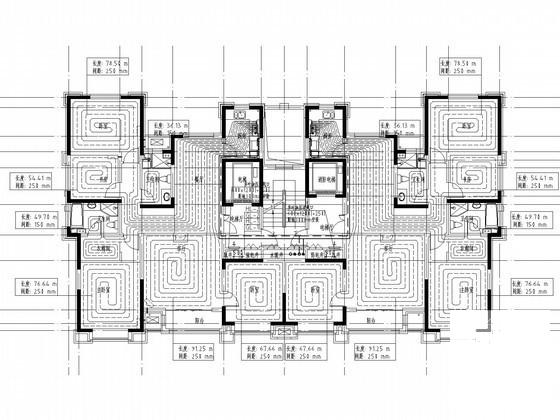

住宅内客厅、卧室、餐厅、卫生间、厨房均采用地面辐射供暖方式,每个供暖回路均在分水器处设置电动式恒温控制阀，在各供暖房间设置温度控制器（距地1.4m安装），采暖管道:采暖立管及入户管采用热镀锌钢管...


三、通风排烟：

1.地上前室设置机械加压送风系统，每层的前室设置电动常闭加压送风口，火灾时由控制中心启动加压风机并开启着火层及其上一层的加压送风口进行加压送风，保持前室正压25~30Pa。
2.地上防烟楼梯间采用自然排烟，排烟面积每5层>2m ,满足规范要求。
3.地下防烟楼梯间设置泄压阀，通过前室的加压送风系统泄风至地下室防烟楼梯间。
4.为防止合用前室正压过大，在合用前室设置余压阀...

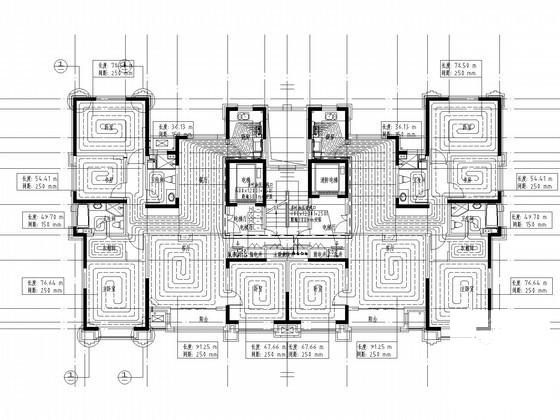

十三~十八层采暖、防排烟平面图

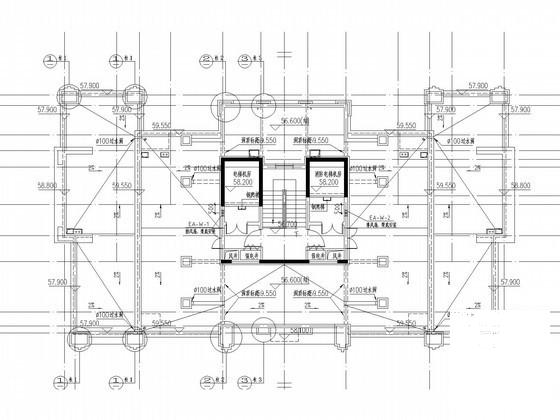

屋顶通风防排烟平面图

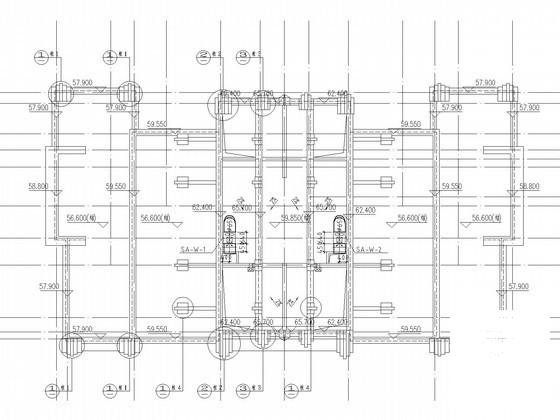

机房层通风防排烟平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
