[CAD]超高层商业住宅小区暖通系统设计施工图纸（34万平米89张）(机械加压送风).dwg

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅,商业
• 建筑高度：超高层建筑
• 建筑面积：340000平方米
• 地上层数：38层
• 地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：89张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源,机房,其它
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风,其他
• 节点大样：制冷机组
• 项目地址：广西

一、项目概要：

该项目位于广西省，是一个超高层商业住宅小区建筑项目，总用地面积约7.9万平方米，包括18栋住宅楼、沿街裙房商铺以及相应的地下车库及设备用房等，总建筑面积约34万平方米，其中商业约为1.4万平方米，高层住宅约22.2万平方米，地下一、二层车库约6.8万平方米。其余绿化阳台等不计容面积3.3万平方米。19、20栋住宅为超高层住宅，建筑高度分别为为109.2米、118.2米，其余为高层住宅最多32层，建筑高度为99.54米,最高38层，地下2层，为一类高层住宅项目。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，防烟系统图，排烟系统图，通风平面图，空调通风平面图及空调系统图等...

二、空调系统：

采用风冷式变制冷剂流量多联分体式空气调节系统...

三、 系统：

通风系统：

通风的房间及其通风换气量详见设计施工说明；电气用房做送排风设计:地下室变配电房设机械送、排风系统，火灾时关闭送、排风系统及风管上的70°C电动防火阀门，启动气体灭火，待气体灭火完成时，打开风管上的电动阀门及送、排风机将有毒气排至室外。屋顶电梯机房设管道式排气扇排风，自然补风...

防排烟系统：

地下一、二层车库按防火分区设排烟系统（平时兼做排风系统），排烟量按6次/h换气计算，补风量按排烟量的50%计。1~21栋地下楼梯间可开启外窗的面积不满足自然排烟要求,均设置机械加压送风系统;9、12栋地上楼梯间可开启外窗的面积不满足自然排烟要求、设置机械加压送风系统...

图纸展示：

地下室一层A区通风平面图

地下室一层B区通风平面图

地下室一层C区通风平面图

地下室一层D区通风平面图

地下室一层E区通风平面图

地下室一层F区通风平面图

20栋一层空调通风平面图

车库排烟系统图

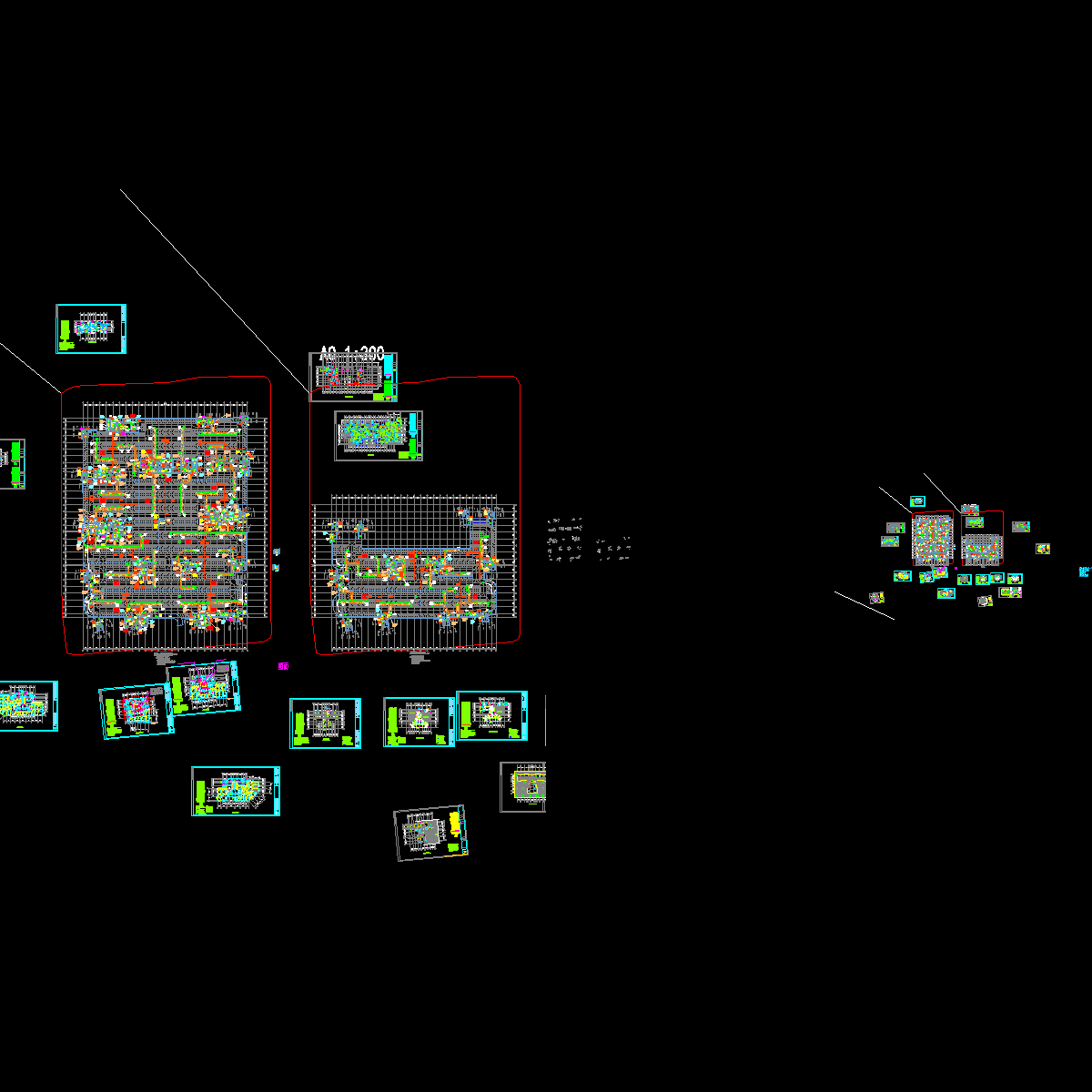

地下室暖通2015年12月24日_t3.dwg

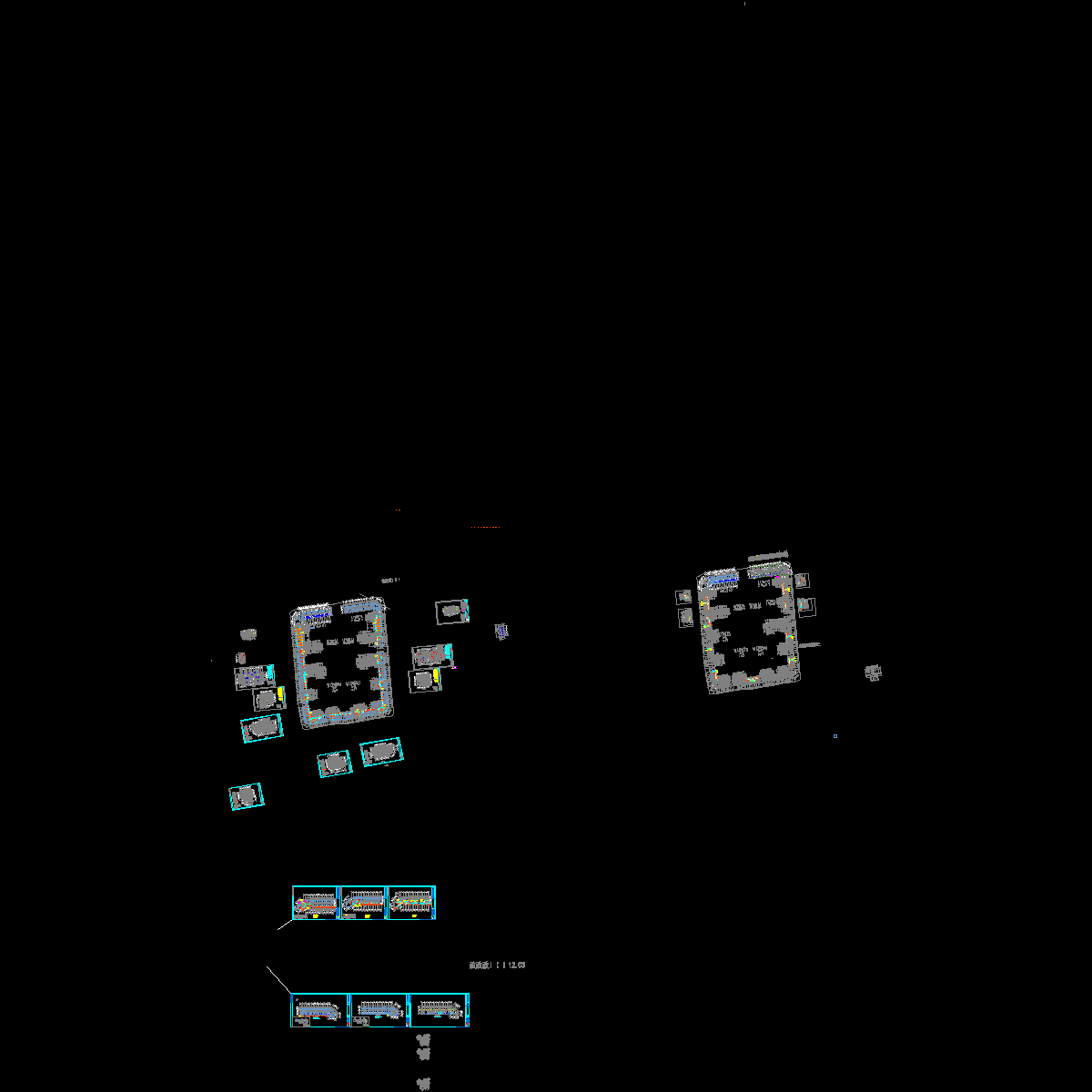

南宁御湖阳光商业暖通专业2015年12月24日_t3.dwg

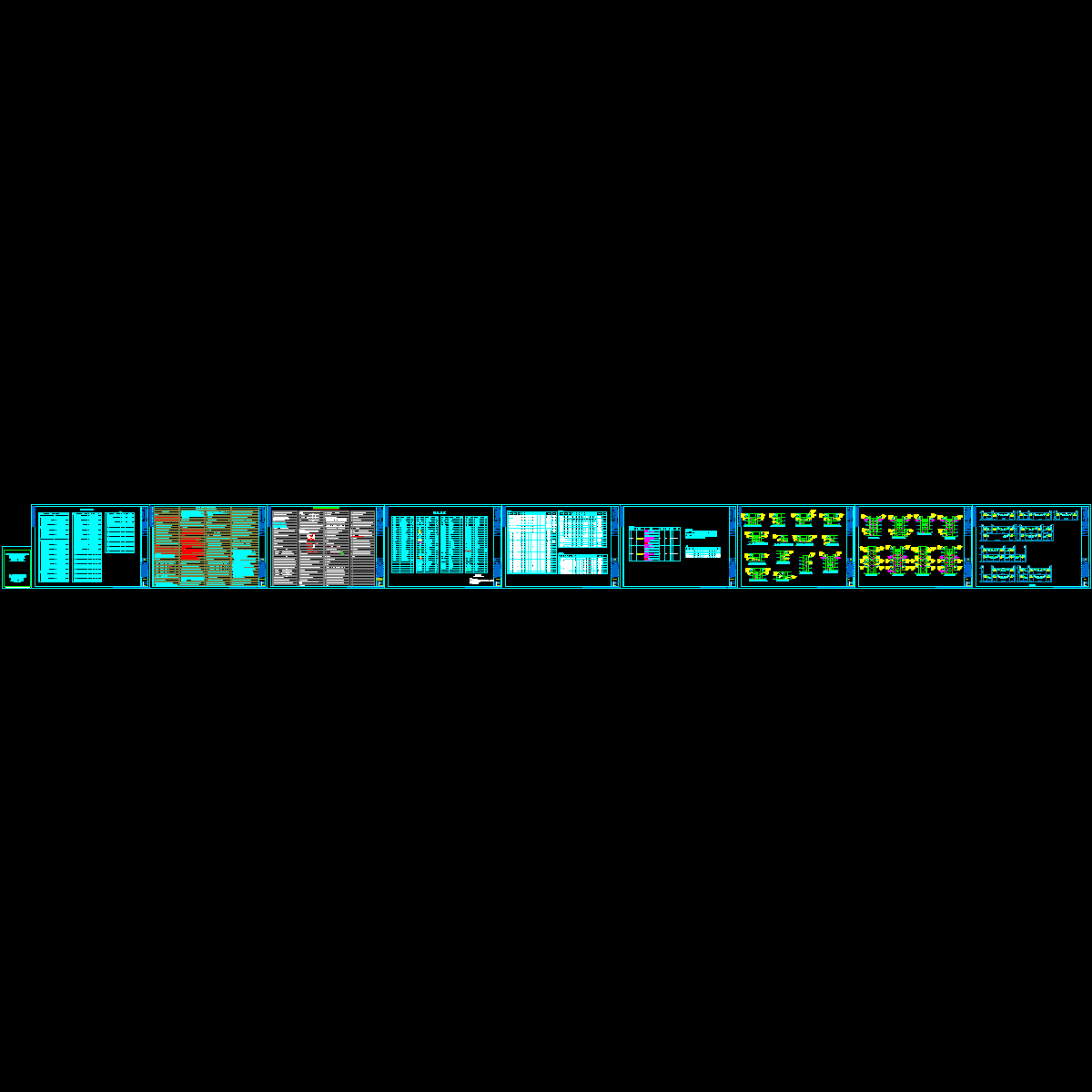

通用图2015年12月24日_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
