城投自用办公楼CAD施工图暖通设计全套图纸(正压送风系统)(dwg)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、空调系统设计

一．项目概要

(1)．该项目由地下一层、地上五层组成的多层建筑。(局部地下室为人防，由专业院负责战时的设计)

(2)．总建筑面积：21959m2(其中地上部分：13152m )2建筑总高度：23.95m

(3)．总冷负荷：2000KW总热负荷：1000KW冷耗指标：0.146KW/m2热耗指标：0.08KW/m2(指标中的建筑面积已扣除地下车库及设备用房的面积)

2．空调冷热源

（1）该项目经初步设计评审确认:空调冷热源采用地源热泵主机与辅助冷却塔相结合的空调形式，其中地源热泵系统按冬季热负荷确定地埋管数量，夏季通过冷却塔将多余热量排除。

3．空调水系统设计：

（1）空调水系统采用二管制异程式系统，末端空调箱回水管上设置比例式电动两通阀与动态平衡阀组合为一体的流量控制阀，末端风机盘管回水管上设置开关式电动两通阀与动态平衡阀的组合阀。

（2）空调水系统通过分水器与集水器分为三路，分别供A栋、B栋及后勤活动等空调设备使用。

（3）空调水系统定压采用气压罐定压方式。

（4）空调末端水系统供回水温度:夏季6~12%

101b版.dwg

图纸目录及能源中心.dwg

自用办公楼-1?3f.dwg

自用办公楼4?roof.dwg

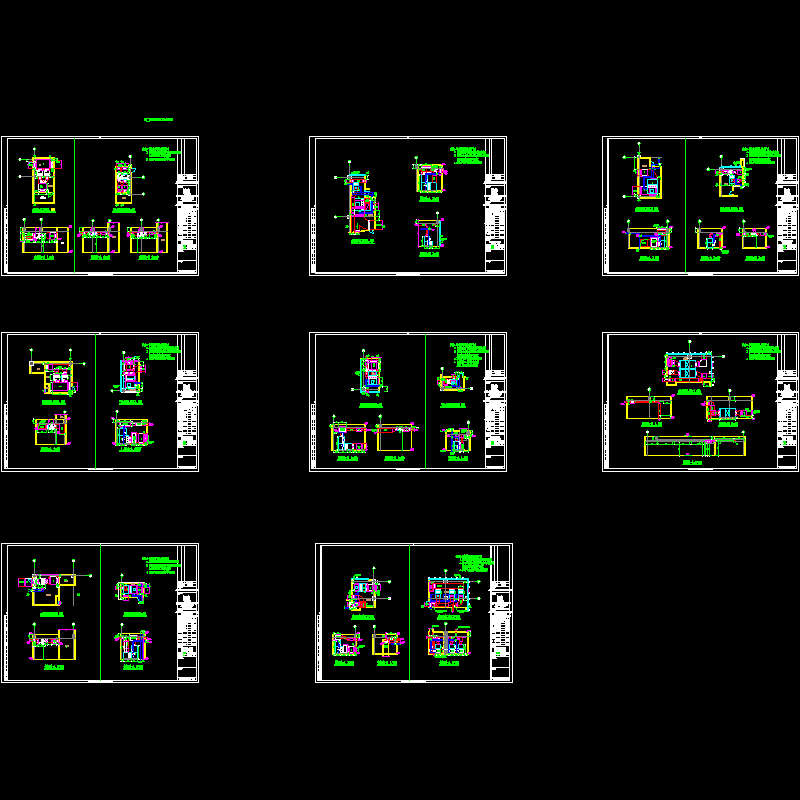

自用办公楼机房详图.dwg

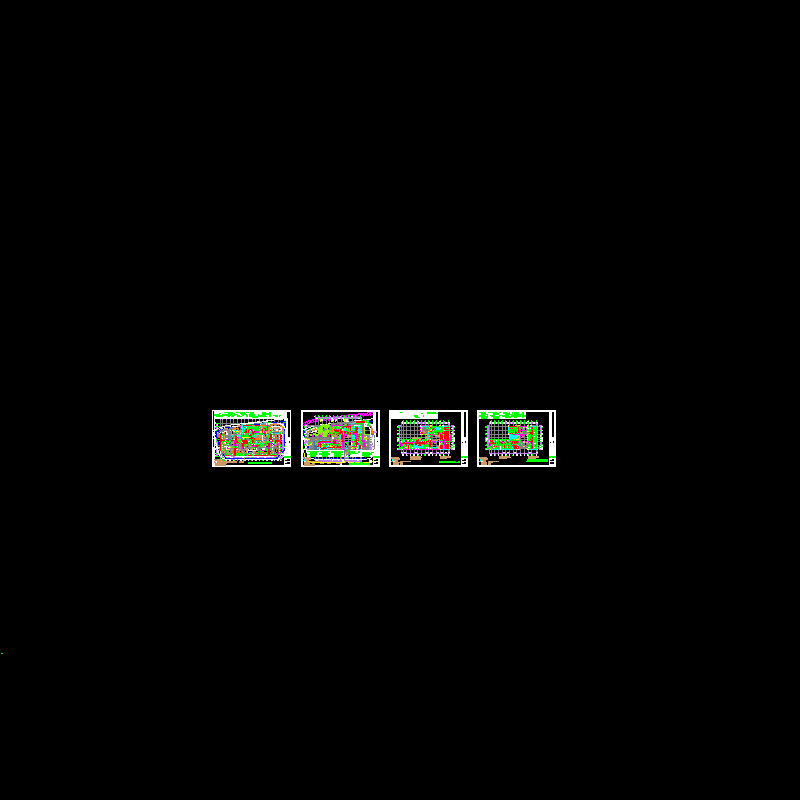

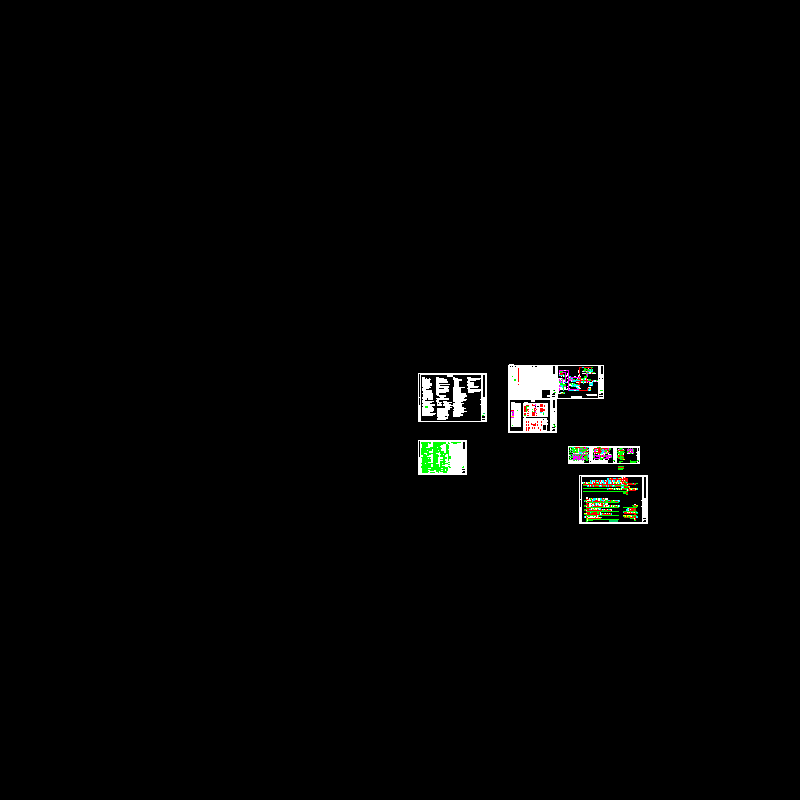

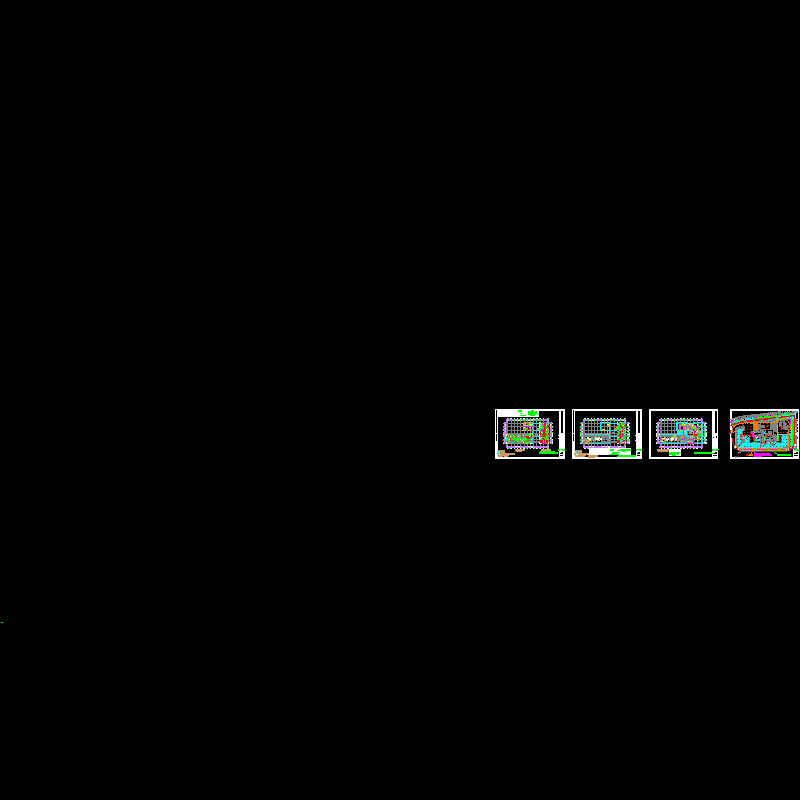

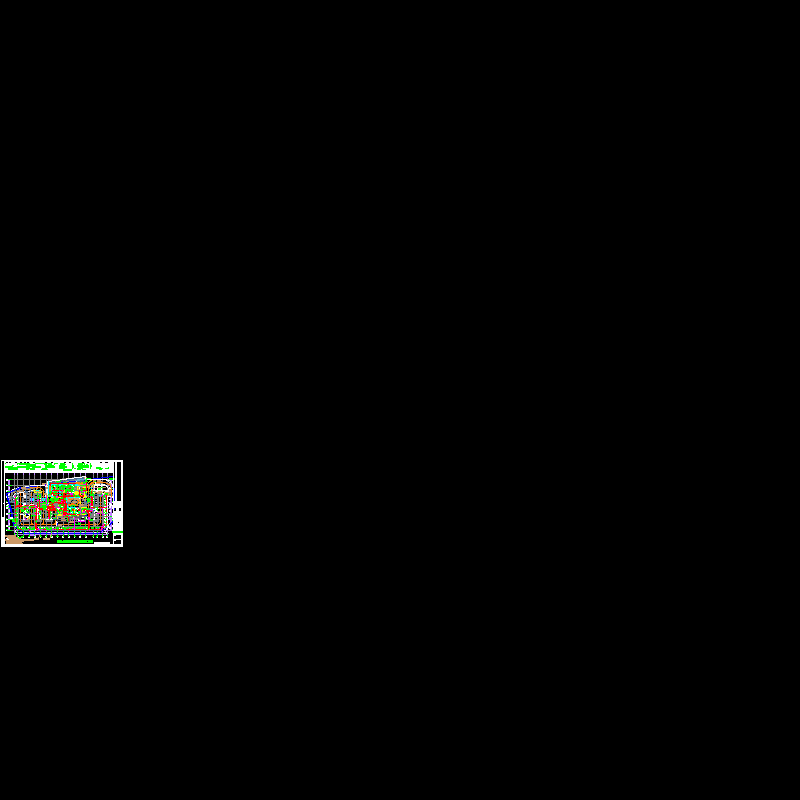

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
