5层框架结构开发公司自用办公楼结构施工CAD图纸(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：36张
• 图纸年代：近代

附件详情

该项目是上海某投资开发公司自用办公楼项目，地上五层，框架结构，采用桩基础，基础设计等级为乙级，抗震设防烈度为7度。
该资料包含：结构设计总说明，桩基平面图，基础平面图，基础详图，X、Y向梁平法配筋图，柱平面图，门卫结构布置图， 楼梯详图 等共计36张图。

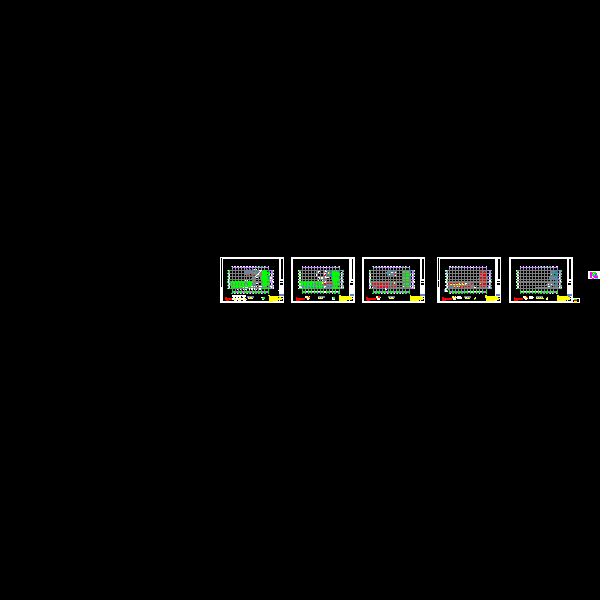

三层结构定位及楼板配筋图

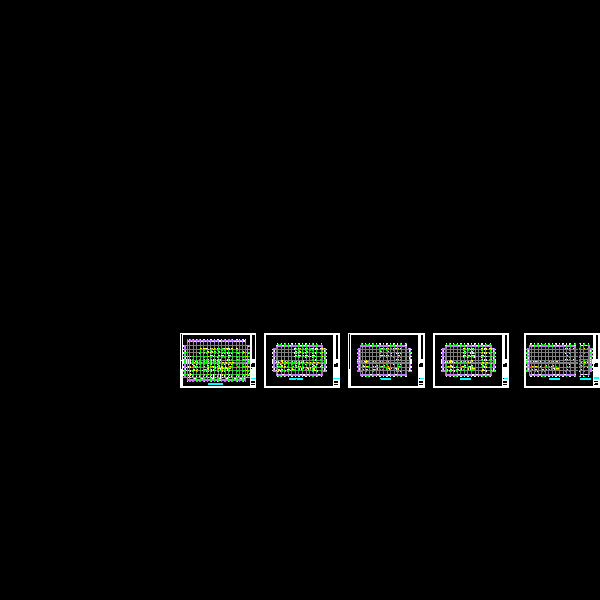

二层Y向梁平法配筋图

门卫详图

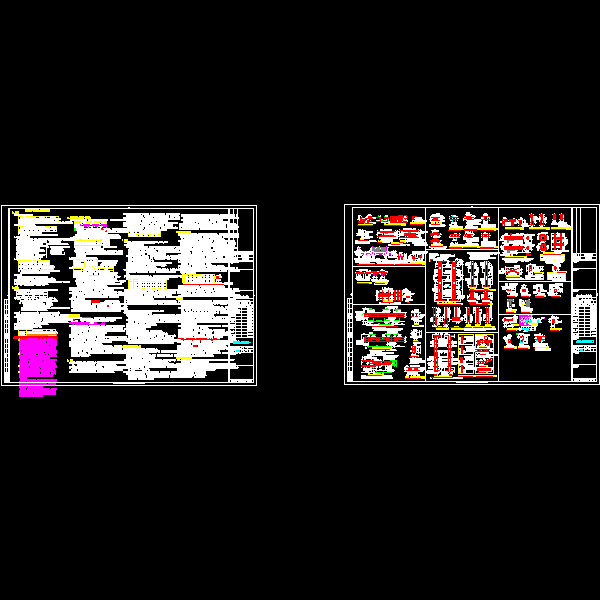

构造详图

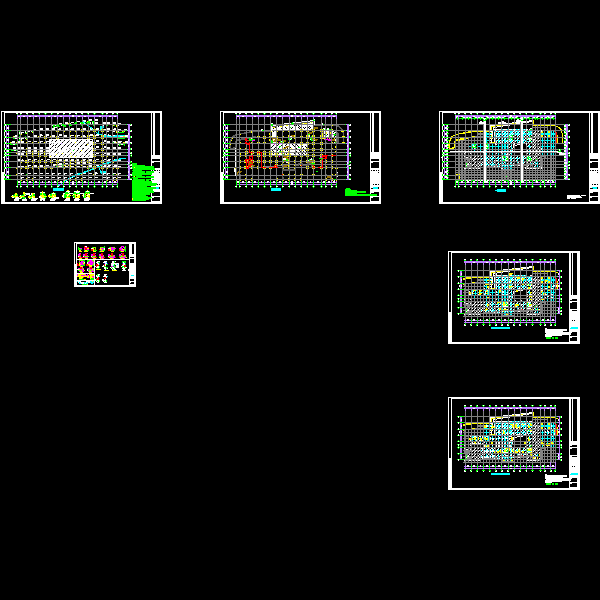

地下室顶板至二层柱平面图
