机械加工厂房暖通设计CAD施工图纸(空调水系统)

[复制链接]

0

主题

0

帖子

1065

积分

超级版主

Rank: 8Rank: 8

积分
1065
发表于 2020-2-26 20:30:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计面积:50498.31平方米
  • 参考图纸:20张以下张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,冷热源,机房
  • 采暖系统:燃气红外线辐射
  • 节点大样:空气处理机组
  • 项目所在地:陕西

附件详情

  • 设计说明
  • 主要设备材料表
  • 采暖通风平面图
  • 辅房采暖通风平面图
  • 采暖系统图
  • 空调水系统平面图
  • 空调风系统平面图
  • 空调机房空调平面、系统图
  • 空调机组接管大样图

附件详情

该项目为一煤矿机械有限公司机械加工厂房暖通空调施工设计,厂房为戊类,地上一层, 建筑面积 50498.31m2,建筑高度12.5m。
设计内容:该资料内容为采暖 通风及空调系统的设计;
采暖系统:厂房采用燃气辐射采暖器采暖,采暖负荷4268.7 kW,采暖系统的能源采用天然气, 系统全部开启时的耗气量为 588 m/h , 供气压力为: 3000-5000Pa;厂房辅房部分采暖热水由户外热力管道提供, 供回水计算温度为:95/70°C。
空调系统:该项目精加车间夏季空调, 空调供回水计算温度为:7/12°C冷水, 由冷冻站供给,建筑空调负荷为: 5823.77 kW .该资料选用三台RSW600-2L 水冷螺杆冷水机组,可提供冷量: 6450 kW .水系统的补水及定压由设于空调机房屋面的高位水箱解决。

, 图纸共10张

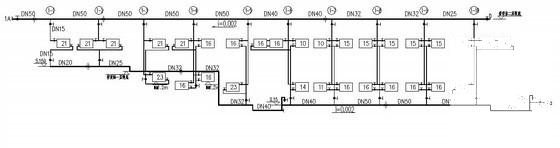

采暖系统图

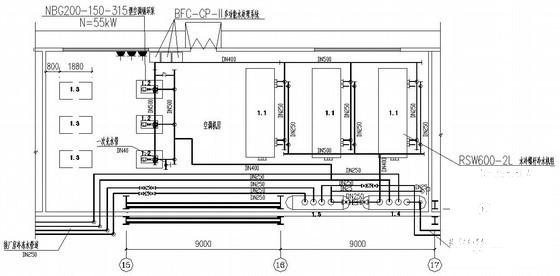

空调机房管道 平面布置图

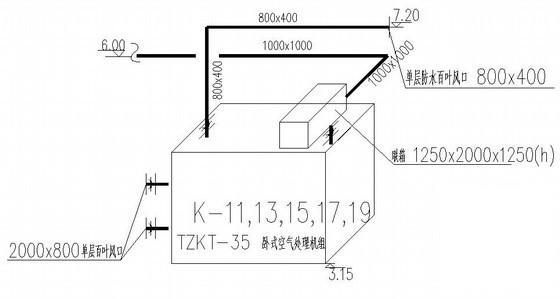

接风管大样图

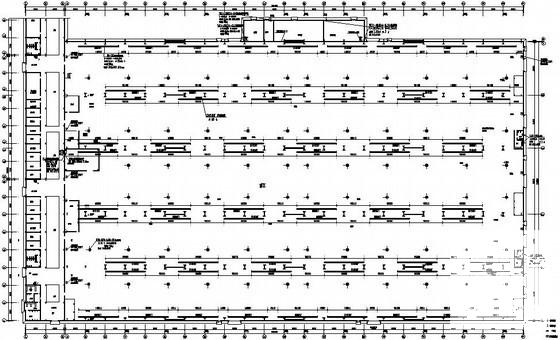

厂房暖通设计施工图 - 1
第 1 张图
厂房暖通设计施工图 - 2
第 2 张图
厂房暖通设计施工图 - 3
第 3 张图
厂房暖通设计施工图 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-26 20:30:30上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2e2cwe11dd2dfcfe.rar

947.79 KB

下载  售价: 100 积分    赚积分
