一份行政办公综合楼空调系统设计CAD施工图纸(水环水源热泵空调系统)

[复制链接]

0

主题

0

帖子

1804

积分

超级版主

Rank: 8Rank: 8

积分
1804
发表于 2020-3-14 08:42:18 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:9121平方米
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计内容:空调,通风,冷热源
  • 冷热源:水地源热泵
  • 水系统:同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:湖南

附件详情

一、项目概要:
建筑面积约9121平方米。冷却水来自于地下井水...
二、冷热源:
闭式水环水源热泵空调系统,冷热源由地下水提供...
三、空调系统:
1.该项目空调水系统的水平干管为同程,总立管为异程设计。
2.该项目总冷负荷为852Kw;总热负荷为600kw。
3.多功能会议室和餐厅采用高静压管道式空调机组散流器。
4.其余房间均采用安装吊顶分体式水源热泵机组,不设新风...

图纸共8张。

一层空调平面图

空调水系统图

系统图

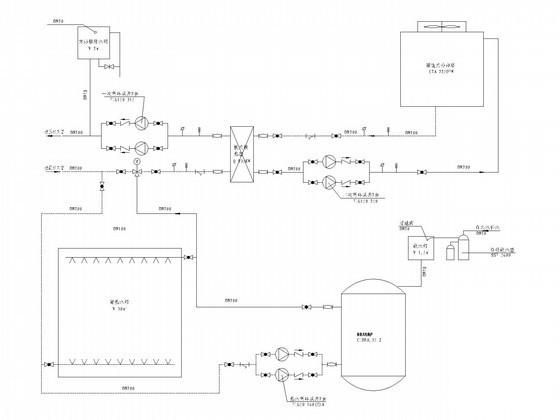

水源热泵空调设计 - 1
第 1 张图

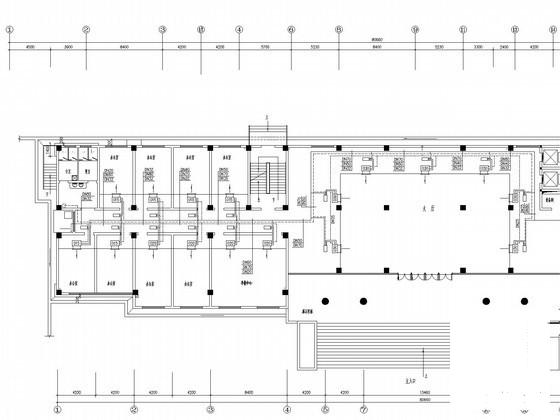

水源热泵空调设计 - 2
第 2 张图

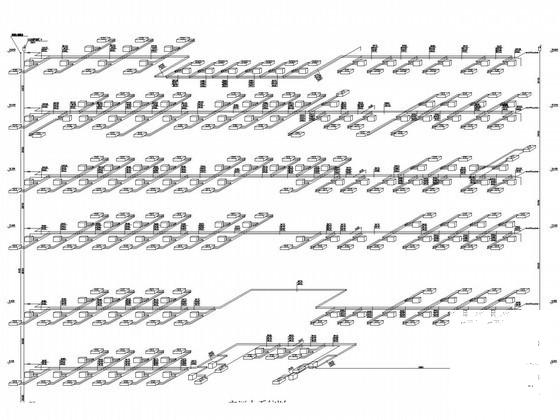

水源热泵空调设计 - 3
第 3 张图

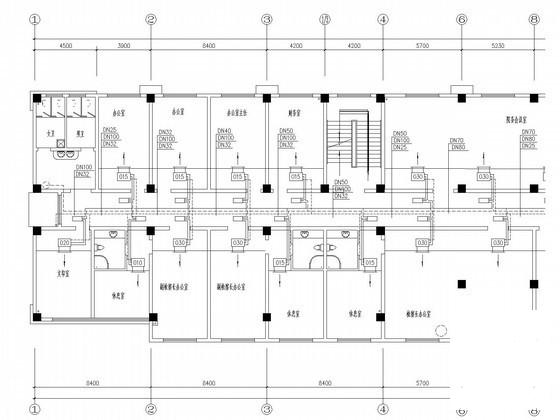

水源热泵空调设计 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-14 08:42:18上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2100ddww01fecff1.rar

583.79 KB

下载  售价: 100 积分    赚积分
