200米金融中心暖通空调设计CAD施工图纸（水环热泵系统）

hhtu3yy · 发表于 2020-2-27 16:34:31

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：综合建筑,办公建筑,商业建筑
建筑类型：超高层建筑
建筑高度：201.8m
地上楼层：51
地下楼层：2
地下室：其它
设计阶段：施工图设计
设计内容：空调,通风,采暖,机房,锅炉,防火排烟
附件设计说明：有,设计参数,保温防腐,施工安装要求
空调系统：低温送风,热泵
冷热源：水环热泵,热水锅炉
采暖系统：热风
参考图纸：20-50张
设计年代：近代

附件详情

设计与施工说明
水源热泵空调系统原理图
地下锅炉房新增设备平面布置图

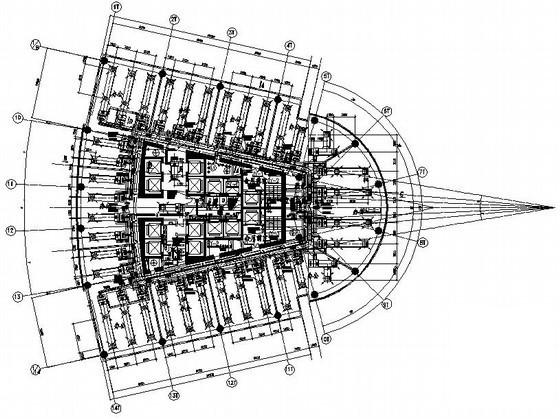

暖通平面图
冷却塔平面布置图
水泵房详图
热交换机房详图
管道安装综合剖面
新风机房详图
空调水管道系统图
水源热泵空调凝结水管道系统图
加压送风系统图
走道排烟系统图
主要设备材料表

附件详情

此稿件为南京某金融中心续建工程暖通空调设计施工图，地下二层至地上七层已建成，七层以上为续建工程，续建工程建筑面积73370m 。八层以上为办公用房，七、二十三、三十七层为避难层。建筑高度为201.8m，属超高层建筑。原地下室建有制冷机房和锅炉房，供已建建筑使用，八层至四十八层建筑采用水环热泵空调系统。根据使用的要求，七层部分房间及四十九层以上建筑设置变制冷剂流量分体空调系统。续建工程空调冷负荷为10000kW,空调热负荷为8000kW。水源热泵系统分为高低区两个系统，八至二十三层为低区，二十五层至四十八层为高区，区水泵房设在七层，冷却塔设在已建六层屋面；高区水泵房设在二十四层，冷却塔设在四十八层屋面。低区辅助热源均由地下锅炉房供应，总热量约5900kW,锅炉房进行改造（VRV空调系统不在此次设计范围）。

，图纸共35张。

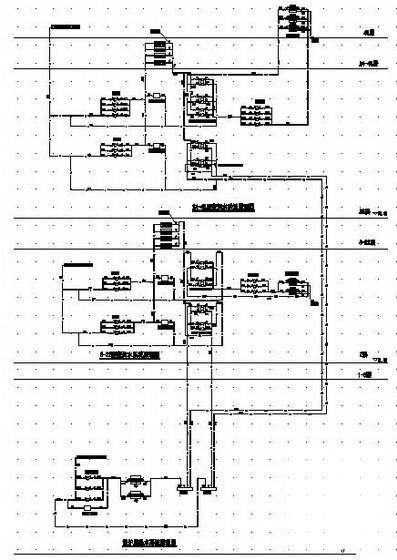

水源热泵空调系统原理图

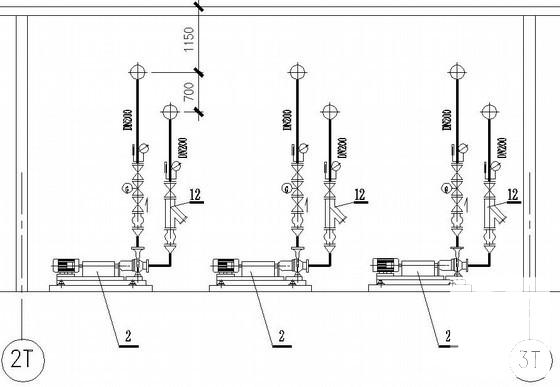

水泵房剖面图

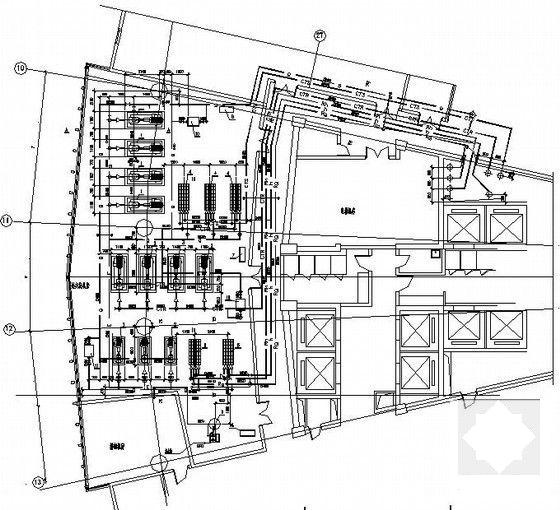

热交换机房平面布置图

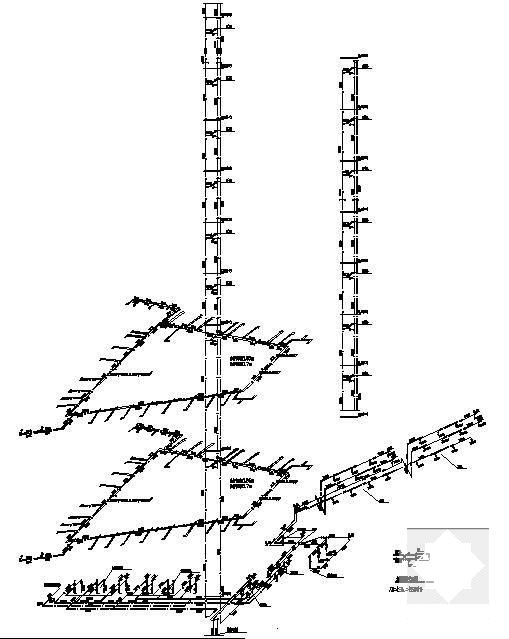

空调水管道系统图

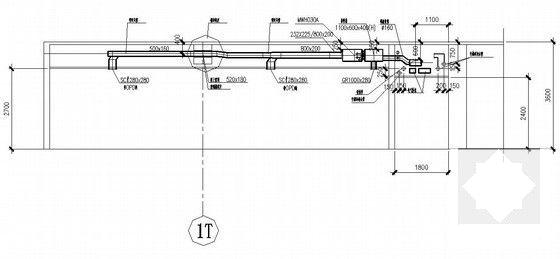

管道安装综合剖面

水泵房平面布置图
