6层综合楼水环热泵中央空调CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:空调
  • 冷热源:水地源热泵,空气调节器
  • 空调系统:全水系统

附件详情

  • 资料目录表
  • 图例
  • 主要设备材料表
  • 设计施工总说明
  • 设备定位布置图

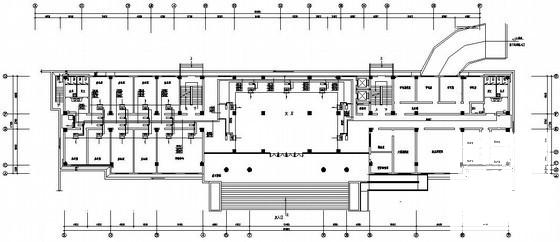

  • 空调平面图
  • 空调水系统图
  • 空调机房系统图

附件详情

稿件为某综合楼水环热泵中央空调设计施工图纸;六层,建筑面积约9121平方米。冷却水来自于地下井水。设计内容:大楼全年舒适性空调设计。
该项目为闭式水环水源热泵空调系统,冷热源由地下水提供,该项目共三口水井,两供一回,井水参数:水量60立方米每时,夏季水温20°C,冬季水温18°C。

图纸共8张。

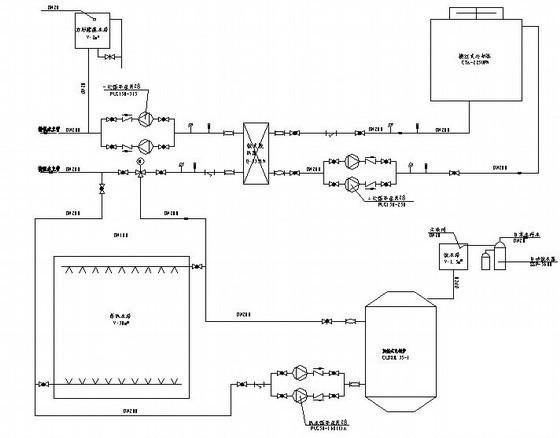

系统流程图

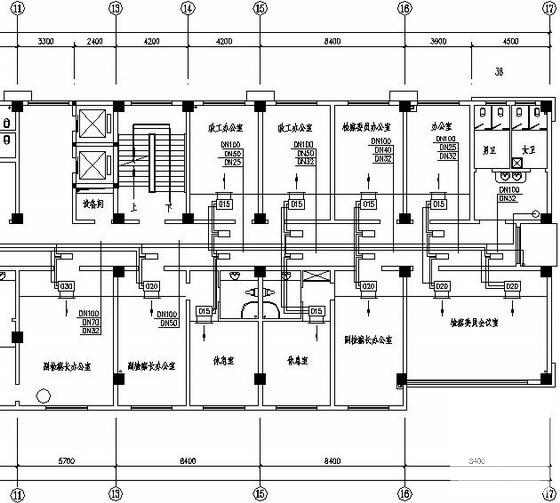

五层平面图大样

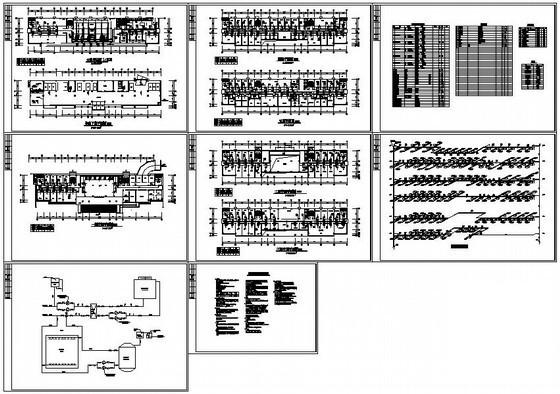

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 水环热泵中央空调 - 1
    水环热泵中央空调 - 1
  • 水环热泵中央空调 - 2
    水环热泵中央空调 - 2
  • 水环热泵中央空调 - 3
    水环热泵中央空调 - 3
  • 水环热泵中央空调 - 4
    水环热泵中央空调 - 4
以上是部分截图,请下载附件后查看完整高清内容
