240平米3层别墅地源热泵中央空调系统施工CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅, 别墅
建筑高度类型：多层建筑
建筑设计面积：240平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：39张
设计年代：近代
设计内容：空调, 通风, 采暖, 冷热源, 其它
冷热源：水地源热泵
空调系统：全水系统
采暖系统：热水辐射
水系统：双管制, 同程式
项目所在地：浙江

附件详情

空调设计及施工说明
系统原理图
机房系统轴侧图
水管平面图
地暖平面图
温控面板平面图
控制平面图

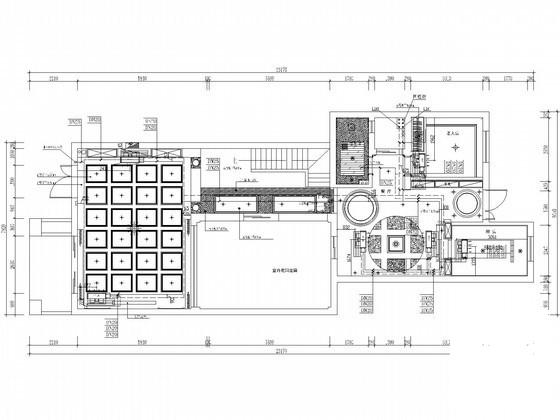

综合天花平面图
中央除尘平面图
中央除尘系统图
风机盘管水系统图
地暖水系统
地板辐射采暖施工详图
机房基础平面布置图
机房设备管线连接图
室外设计施工说明
室外钻孔平面定位图
室外钻孔平面图室
外钻孔详图
材料表

附件详情

稿件为杭州某别墅地源热泵中央空调系统设计施工图纸，别墅建筑结构共分4层，包括卧室、书房、卫生间、厨房、餐厅等功能区。本户型的空调面积约为240m2。
设计内容：本施工图设计内容包括该建筑地下室、一层、二层、三层的空调系统、地板辐射采暖系统设计、中央除尘系统、新风系统设计、以及生活热水系统设计。以及室外地埋管设计。
该别墅采用地埋管地源热泵中央空调系统，以地下岩土体作为低温冷热源。选用高效节能的全热回收地源热泵机组制冷、制热同时还能提供生活用水。夏季“免费”，过渡季和冬季“低成本”，真正做到“一机三用”，与一台300升的热水箱一起保证别墅24小时的热水供应。夏季末端采用卧式暗装风机盘管向房间供冷，吊装于吊顶内回水管上安装开关式电动二通阀，并设手动温控开关。冬季采用地板辐射采暖系统供暖……

，图纸共39张。

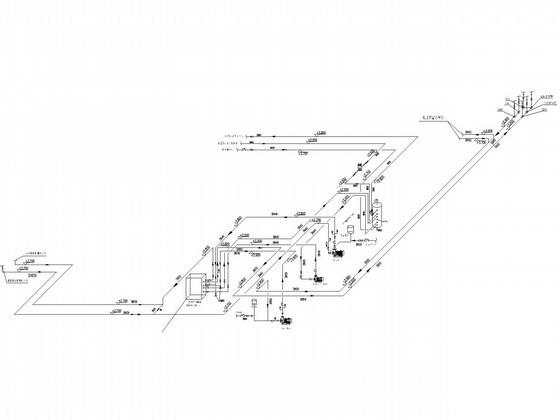

机房系统轴侧图

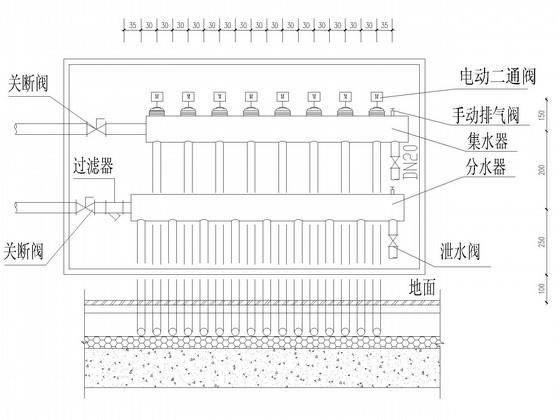

分集水器正视图

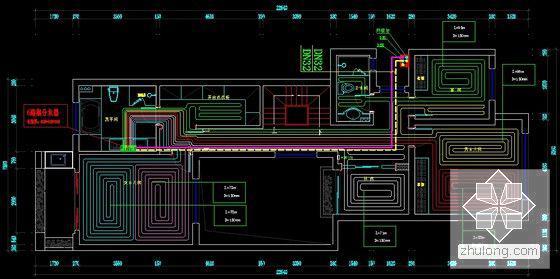

采暖平面

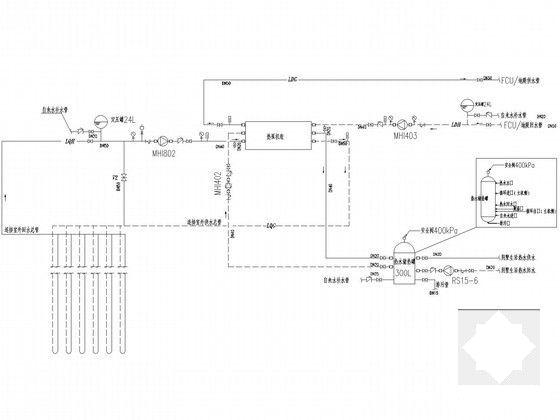

系统原理图

控制平面图

室外钻孔详图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
