3275平米2层别墅会所地源热泵系统设计施工CAD图纸
- 建筑类别：办公建筑,娱乐餐饮,其它建筑
- 建筑类型：多层建筑
- 建筑设计面积：3275平方米
- 地上楼层：2
- 地下楼层：1
- 地下室：其它
- 设计阶段：施工图设计
- 设计内容：空调,通风,采暖,制冷,热泵,机房,防火排烟
- 设计详细说明：有,设计参数,保温防腐,环保,节能,施工安装要求
- 空调系统：变风量,热泵
- 冷热源：地源热泵
- 节能：热回收
- 采暖系统：低温热水地面辐射
- 参考图纸：20张以下
- 设计年代：近代
附件详情
- 资料目录
- 通风空调设计施工总说明
- 空调冷热源设计与施工说明
- 换热孔系统设计及施工说明
- 主要设备表
- 空调系统原理图
- 冷冻站设备基础平面图
- 冷冻站水管平面图
- 室外换热孔定位平面
- 室外地埋管平面
- 空调末端水系统流程图及大样
- 空调通风平面图
- 空调水管及地板采暖平面图
附件详情
稿件为武汉某别墅区的会所地源热泵空调系统设计施工图纸；会所地上两层，地下一层，总建筑面积3275m2.
设计内容：1.会所空调通风设计；
2.热泵机房水系统设计；
3.换热孔系统设计.
，图纸共16张。

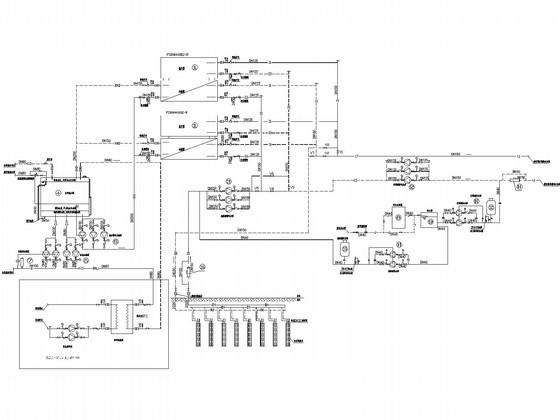

空调系统原理图

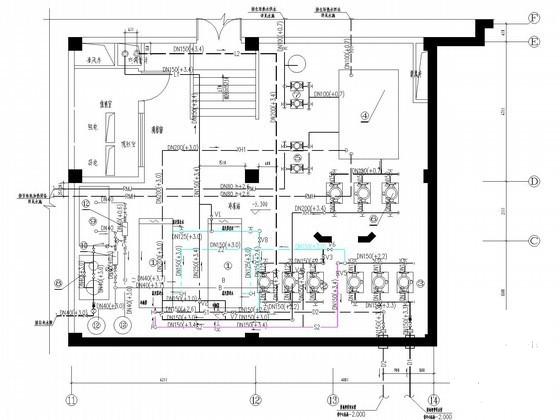

冷冻站水管平面图

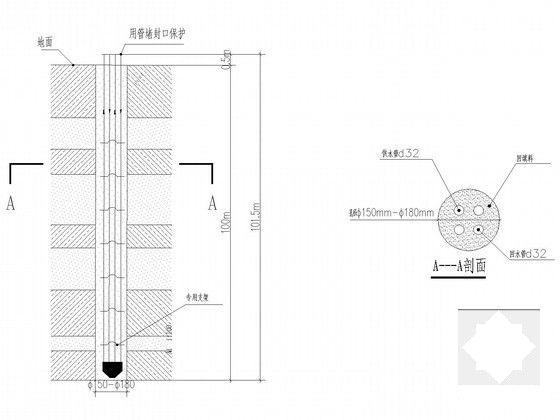

换热孔剖面图

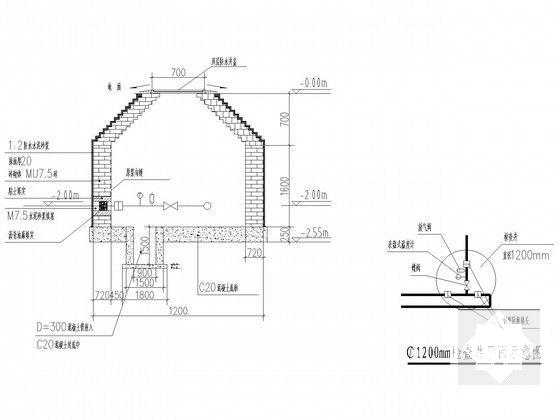

检查井剖面示意图
室外地埋管平面

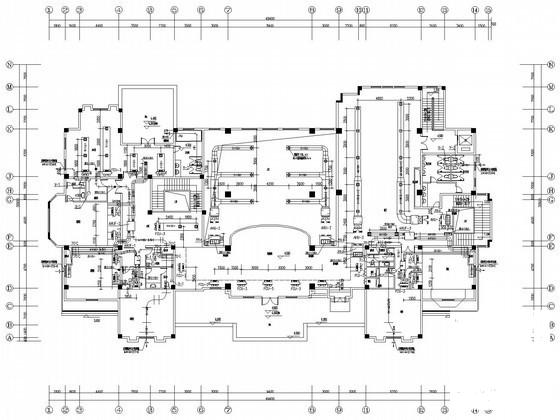

会所暖通设计施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
别墅地源热泵设计 - 1 -
别墅地源热泵设计 - 2 -
别墅地源热泵设计 - 3 -
别墅地源热泵设计 - 4 -
别墅地源热泵设计 - 5 -
别墅地源热泵设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
