9层假日大酒店地源热泵中央空调设计全套CAD施工图纸

附件详情

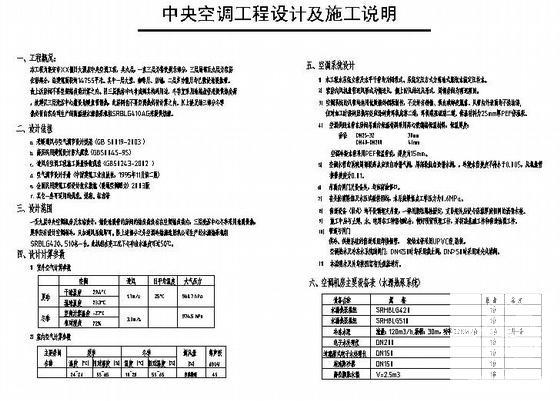

该项目为集安市XX假日大酒店中央空调工程，共九层，一直三层为餐饮娱乐部分，三层局部至九层为客房住宿部分，总建筑面积约14755平米。其中一层大堂、咖啡厅、店铺，二层多功能厅均已敷设地暖盘管。故上诉房间不再空调热负荷计算之内。因三层洗浴中心考虑到其特殊用途，冬季宜采用地热盘管来提供热负荷，故建议三层洗浴中心敷设地暖盘管制热，此房间也不再空调热负荷计算之内。以上提及的三部分冬季热负荷由我公司生产的高温型水源热泵机组SRBLG410AG来提供热源。

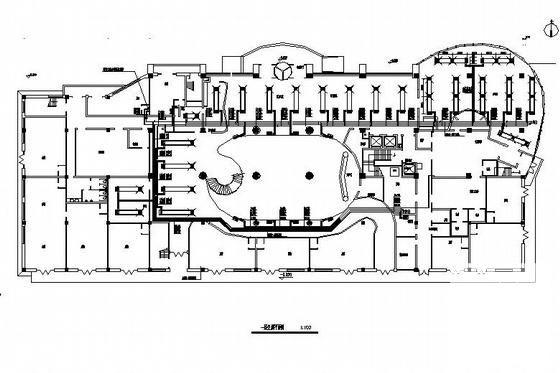

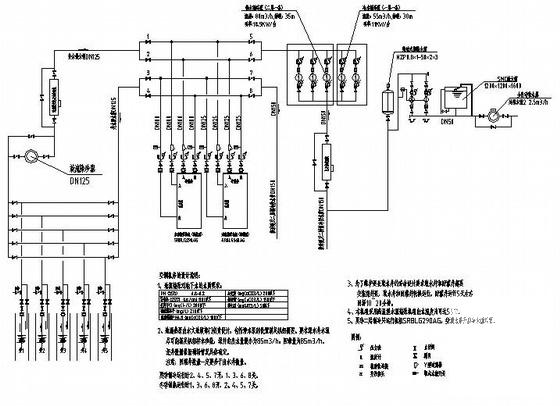

设计范围:一至九层中央空调机房及末端设计，铺设地暖管的房间的热负荷没有在空调热负荷内，三层洗浴中心冬季采用地暖供热，夏季没有设计空调制冷，只加通风系统即可。除上述部分之外空调冷热源选用我公司生产的水源热泵机组SRBLG420、510各一台。此机组在变工况下冬季出水温度可达50℃。
