11层学院教学楼中央空调设计全套CAD施工图纸(地源热泵)(压缩式冷水机组)(dwg)

kkhuihui77 · 发表于 2020-8-26 20:38:12

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：办公,教育,其他
建筑高度：高层建筑
建筑面积：36873平方米
地上层数：11层
地下层数：1层
图纸设计深度：施工图
参考图纸：42张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房,人防
冷热源：电动压缩式冷水机组,水地源热泵
空调系统：全空气系统,空气-水系统
全空气系统：变风量,定风量
水系统：定流量,变流量,双管制,异程式
送风方式：侧面送风,散流器送风,其他
项目地址：上海

附件详情

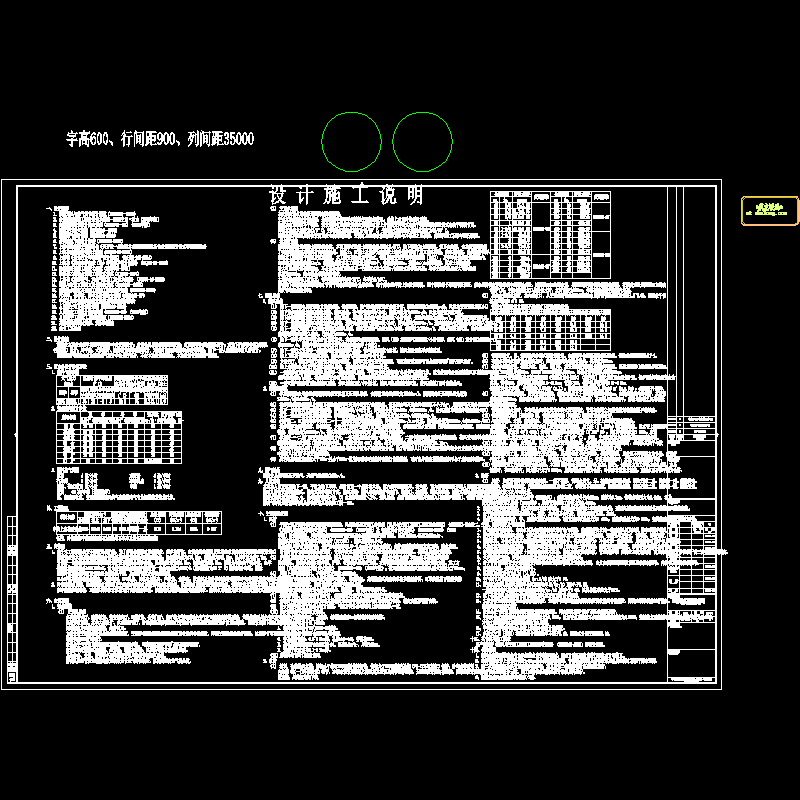

设计施工说明

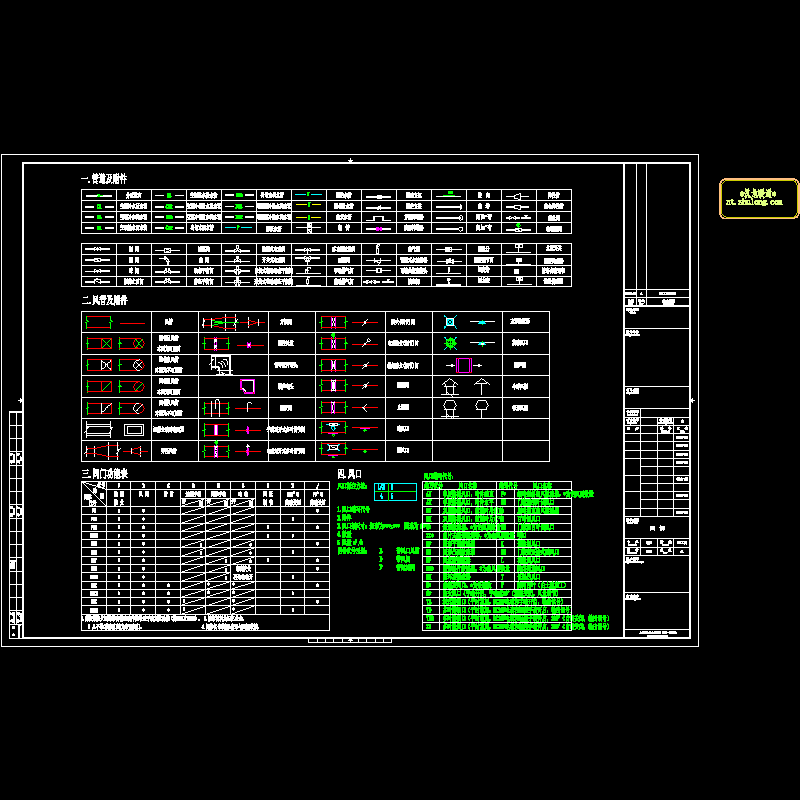

图例
主要设备与材料表
室外地埋管

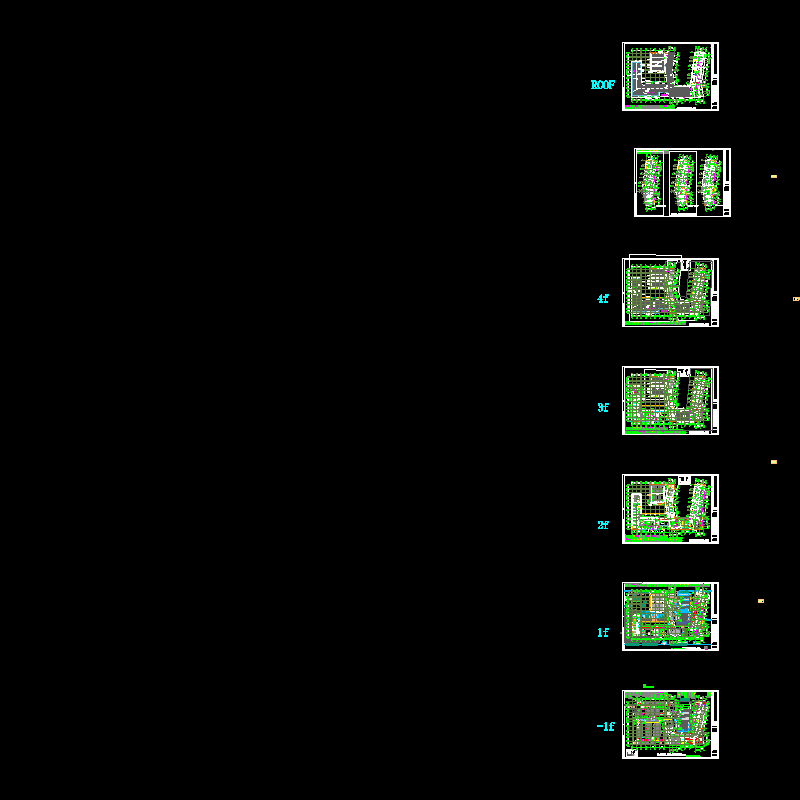

通风及空调系统平面布置图
屋顶通风及空调系统平面布置图

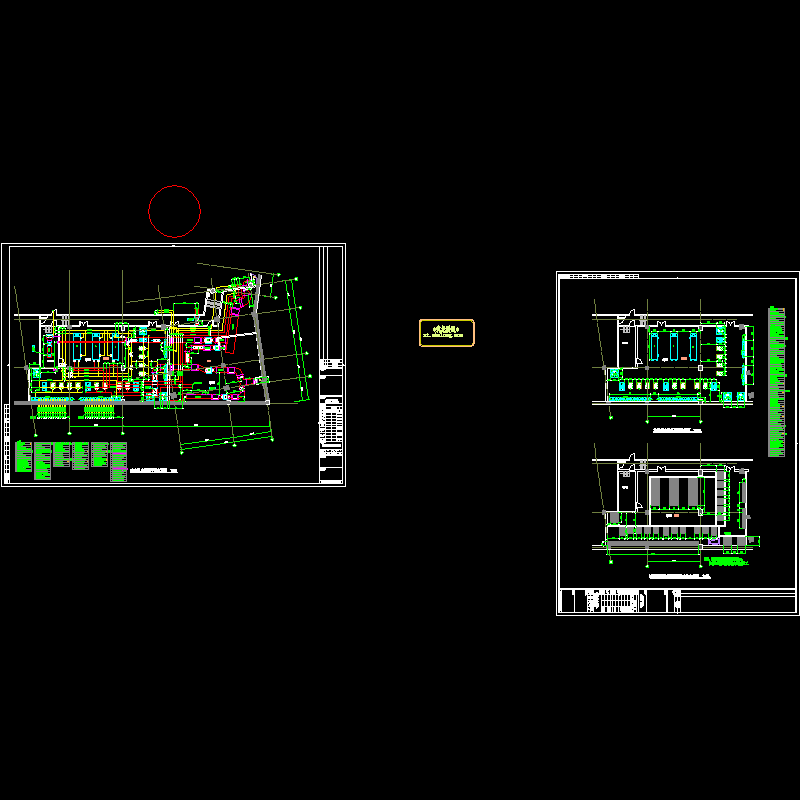

冷冻机房管道平面布置图
冷冻机房设备,基础及排水沟平面布置图
核心筒正压送风平面布置详图
机房详图

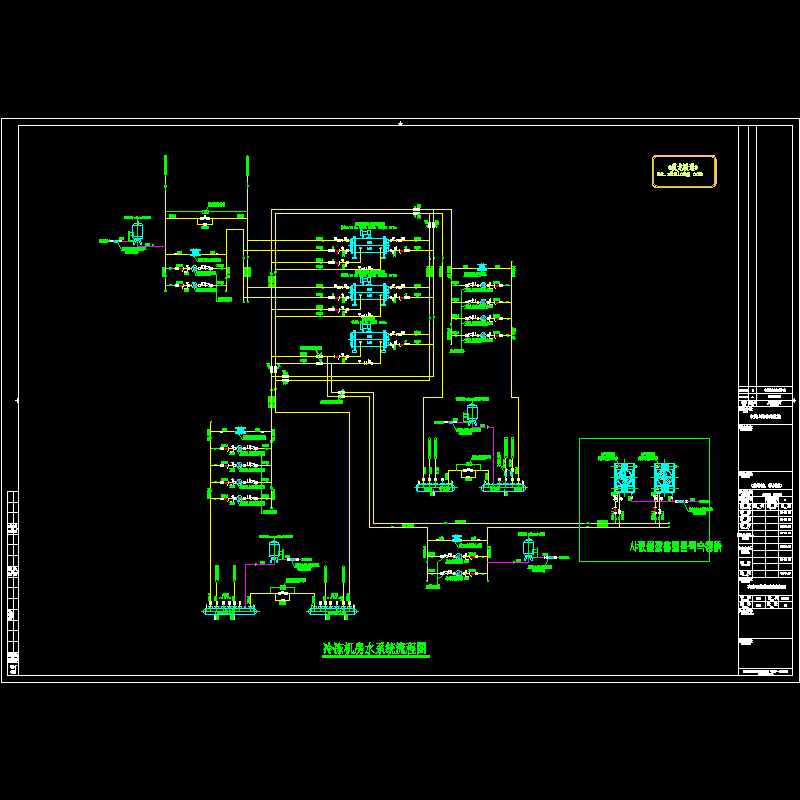

冷冻机房水系统流程图
空调末端水系统流程图
正压送风系统原理图
地埋管系统图
人防主要设备与材料表
通风机房详图
地下一层战时通风,平面通风及空调系统平面布置图
核6级.常6级甲类物资库战时进风,排风系统原理图

附件详情

稿件为上海某学院教学楼空调通风及地下室人防通风设计施工图纸，由国内某知名设计院设计。大楼由教学楼和学员楼两部分组成。总建筑面积36873m2，教学楼4层，学员楼11层，地下一层。冷耗指标0.104(kW/m2)，热耗指标0.087(kW/m2)。
设计范围：对教学楼和学院楼作中央空调设计；对设备用房作机械通风设计；对厕所等作机械排风设计；对地下汽车库作机械排风（兼排烟）设计；对中庭、大报告厅、阶梯教室等作排烟设计；对消防前室和楼梯间作防烟设计；地下一层人防物资库的人防设计。
空调风系统：多功能培训厅、阶梯教室、数字放映厅、U型教室、公共门厅、餐厅等大空间采用全空气定风量低速管道系统，大报告庭采用全空气变风量低速管道系统。其中大报告厅、多功能培训厅、阶梯教室及数字放映厅采用自带感温装置的圆盘形扩散风口顶送，回风采用侧下回……

编制于2009年，图纸共42张。

冷冻机房水系统流程图

冷冻机房管道平面布置图

空调机房平面

地埋管系统图

空调末端水系统流程图

冷冻机房管道平面布置图大样

空调平面局部

空调机房详图

空调平面大样
