沿海别墅区（示范区）地源热泵系统工程施工CAD大样图
- 建筑类别：别墅建筑
- 建筑类型：多层建筑
- 建筑高度：9m
- 地下楼层：1
- 地下室：车库,仓储,其它
- 设计阶段：施工图设计
- 设计内容：空调,采暖,制冷,热泵,机房,动力设备
- 设计详细说明：有,设计参数
- 冷热源：地源热泵
- 采暖系统：低温热水地面辐射
- 参考图纸：20-50张
附件详情
- 土壤源热泵系统设计施工说明
- 室外地埋图
- 地埋孔定位图
- 分集水器详图
- 分集水器井土建施工图
- 室外地埋大样图
- 空调水系统设计施工总说明
- 风机盘管设备表
- 空调末端水系统图原理图
- 空调水系统平面图
- 空调冷热源设计与施工说明
- 空调冷热源系统原理图
- 冷热源主要设备表
- 机房设备平面定位图
- 冷冻站水管平面图
- 冷冻站设备基础平面图
- 机房动力平面图
- 地板辐射采暖集分水器大样图
附件详情
该资料为某沿海别墅、会所的土壤源热泵系统设计施工图纸，其中有17#和26#楼为别墅。
设计内容：26#楼夏季空调设计冷负荷：90kW，冬季空调设计热负荷：65kW；17#楼夏季空调设计冷负荷：152kW ，冬季空调设计热负荷：112kW；每栋别墅选择一台全热回收三位一体主机，总共6台主机，26#选2台主机，17#选4台主机；冷冻机房一台三位一体机组，全热回收型单台制冷量47.3KW，制热量55KW；夏季空调供回水温度7／12℃，冬季空调供回水温度40／45℃。会所冷负荷约为500kW；热负荷约为350kw（包括地板采暖热负荷25kw）；生活热水负荷约为140kw，，泳池水初次加热负荷约为280kw，，泳池水维持加热负荷约为100kW（由水专业所提资料）；根据系统冷热负荷选配2台热回收型地源热泵机组，具体型号、参数如下：热泵机组2台为全部热回收机组：型号为MWH080CC，，制冷量为272kW，制热量为284kW。
图纸共42张
空调系统原理图
冷冻站设备基础平面图
别墅室外地埋图
会所空调水系统平面图
集分水器安装主视图
空调末端水系统图原理图
室外地埋系统示意图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

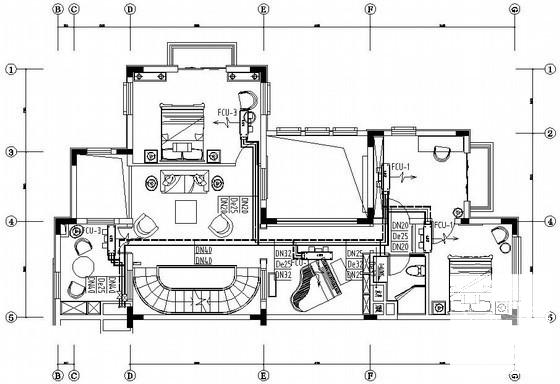

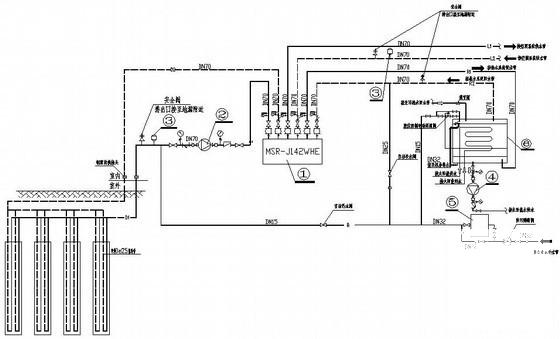

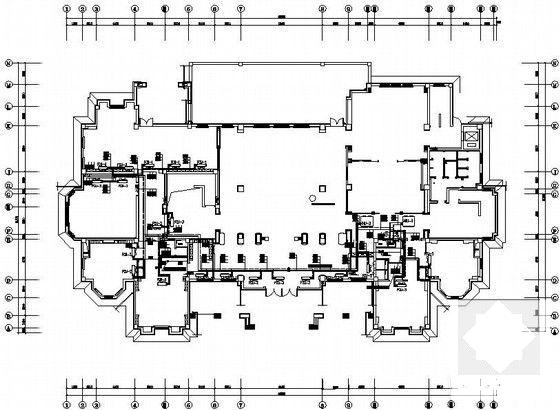

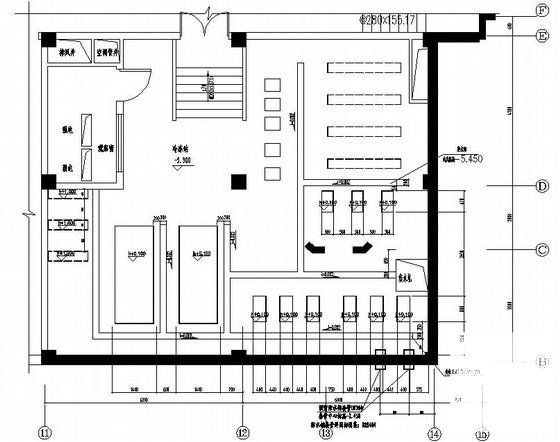

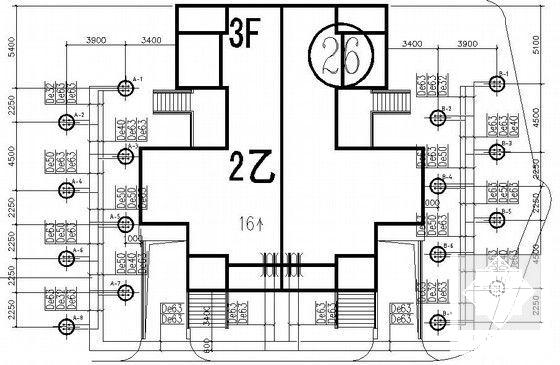

别墅地源热泵施工 - 1 -
