140000平米住宅小区地源热泵空调系统设计施工CAD大样图

资料简介
赚取积分

建筑类别：住宅建筑
建筑类型：高层建筑
建筑设计面积：140000平方米
设计阶段：施工图设计
设计内容：空调,机房
附件设计说明：有,节能
空调系统：热泵
冷热源：地源热泵
系统：一次泵变流量
参考图纸：20张以下
设计年代：近代

附件详情

资料目录
空调设计施工说明
机房主要设备与材料明细表
地源热泵系统流程图
冷热源机房设备布置平面图、局部剖面图
热水罐大样图
冷热源机房设备基础平面图
地下室综合管网节点图
地源钻井布置平面图
地源钻井水平管平面图
集、分水器，土壤换热器大样图
集、分水器与钻井编号对应表
防水钢套管大样图
地下室空调水系统综合管网图

附件详情

此稿件为扬州某住宅小区地源热泵空调系统设计施工图；该项目为扬州住宅区地源热泵空调系统热泵站房与换热系统工程，该地区由4个地块组成，总建筑面积约14万平米，由住宅部分、商业会所部分及商住楼组成；每栋会所均采用独立地源热泵空调系统，并由系统提供生活热水，住宅部分和商住楼采用集中式地源热泵空调系统中，建立集中热泵机房，统一提供空调冷、热水，生活热水以及一个200平方米的小区公用室内温水泳池热水。
设计内容：1、热泵机房与地埋管换热系统设计;
2、室外空调管网设计

，图纸共13张。

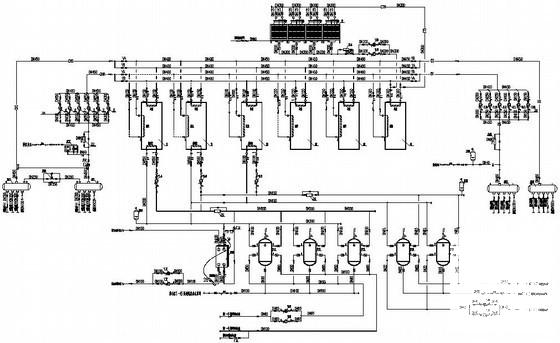

冷热源系统图

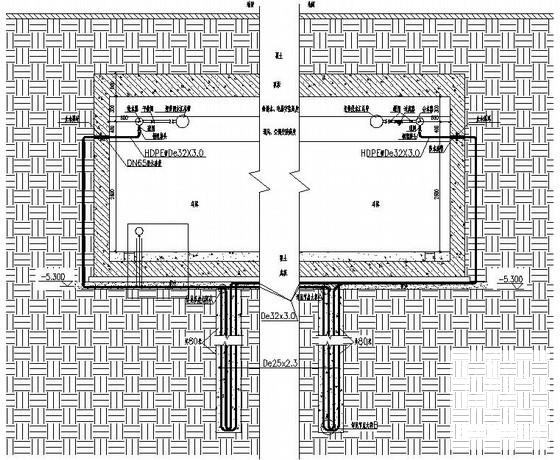

地埋管剖面图

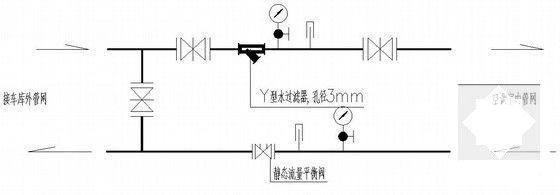

入户装置安装大样

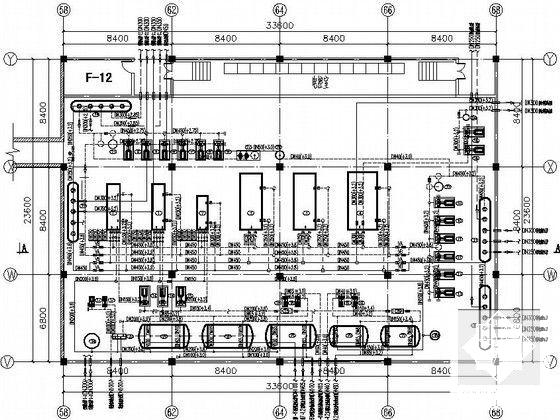

冷热源机房设备布置平面图

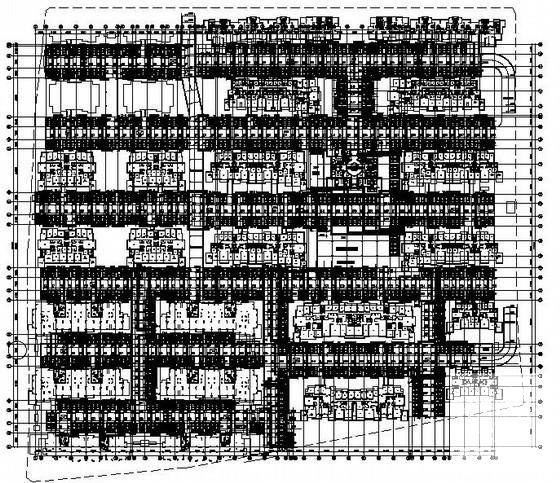

地下室综合管网节点图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
