2层售楼处及附属办公配套用房空调系统设计CAD施工图纸（地源热泵系统）

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计内容：空调,冷热源
• 冷热源：水地源热泵
• 水系统：定流量,双管制,异程式

附件详情

一、项目概要：
本会所共2层，地下一层,地上两层，该项目主要功能为：售楼处及附属办公配套用房....
二、冷热源：
泳池加热由独立一台地源热泵负责，制热量：200KW.售楼处空调由另外两台地源热泵负责，制冷/热量:320KW/台....
三、空调系统：
1.售楼处及附属区域空调采用风机盘管+独立新风系统，泳池空调由独立的除湿空调负担。送回风方式采用顶送顶回。
2.空调水采用两管制系统，空调水系统为定流量异程系统...

图纸共12张。

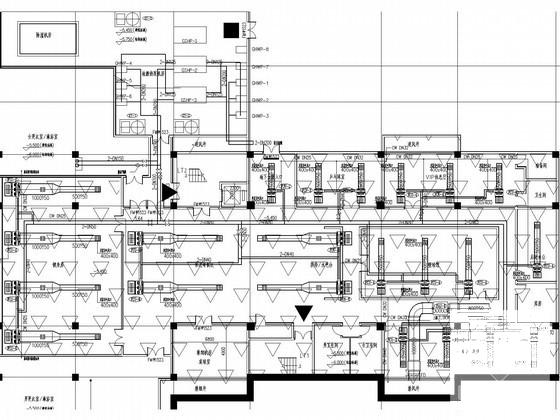

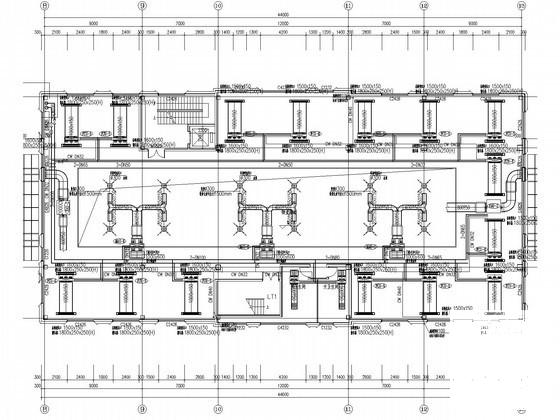

空调图

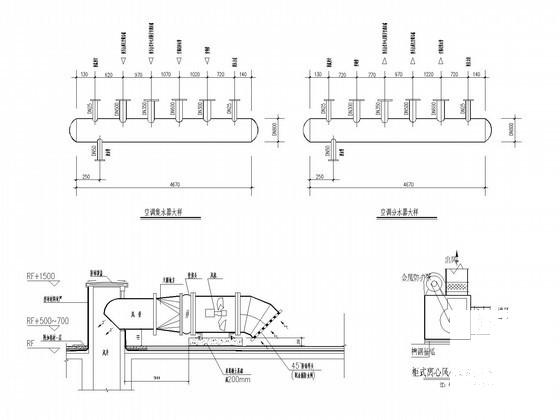

安装示意图

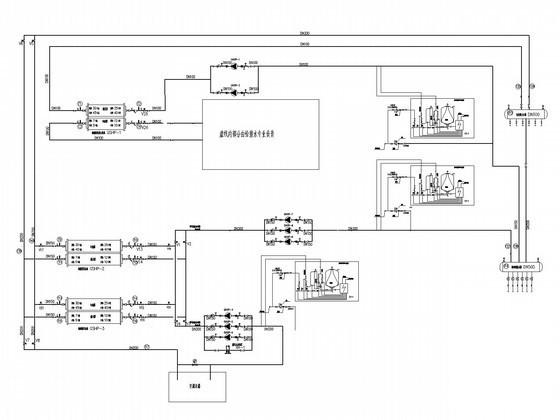

地源热泵空调系统流程图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
