一份教室及办公用房采暖及通风系统设计CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 参考图纸：12张

附件详情

一、项目概要：
建筑面积5046m2,由教室及办公用房等组成...
二、冷热源：
采暖热源为区域锅炉房...
三、采暖系统：
1.采暖系统采用上供下回系统。
2.采暖采用四柱型高压铸铁散热器...
四、通风系统：
半地下实验室设计了机械排风系统.换气次数为3次／小时...

图纸共12张。

通风平面图

采暖系统图

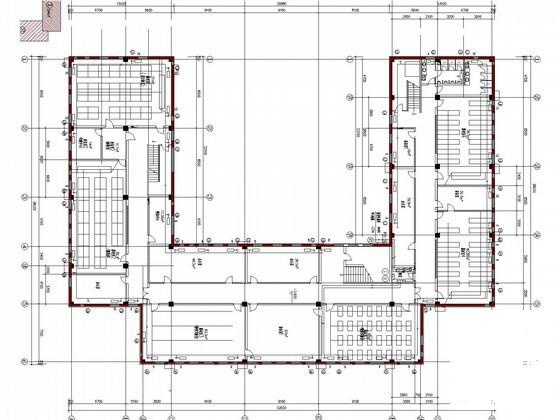

第 1 张图

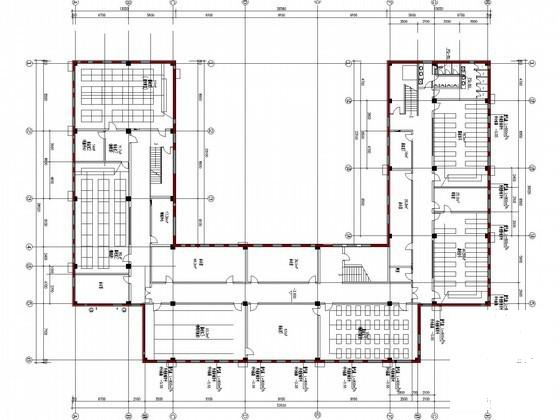

第 2 张图

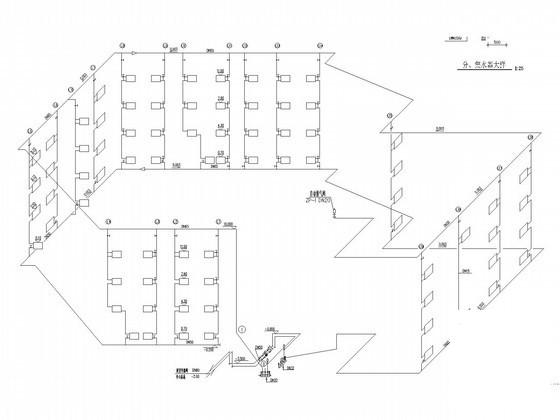

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
