48986平米34层商住楼采暖及通风系统设计施工CAD图纸

附件详情

一、项目概要：
工程为商住楼，1#，地下一层，地上三十二层，其一、二层为商业及配套物业用房，三~三十二层为住宅，高度95.25m，住宅部分建筑面积21501.3m2；3#，地下一层，地上十八层，均为住宅，高度52.5m，住宅部分建筑面积7418.54m2；6、7#楼，地下一层，地上三十四层，均为住宅，高度98.9m，住宅部分建筑面积20006.22m2......
二、采暖系统：

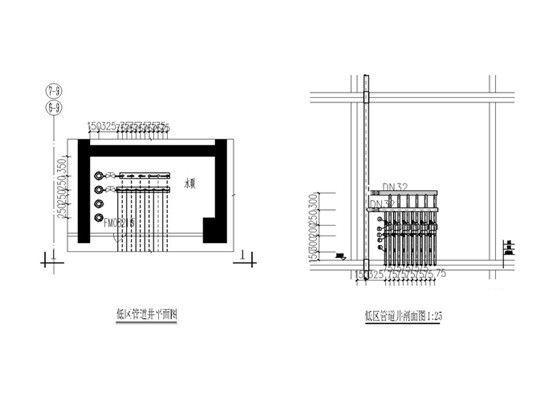

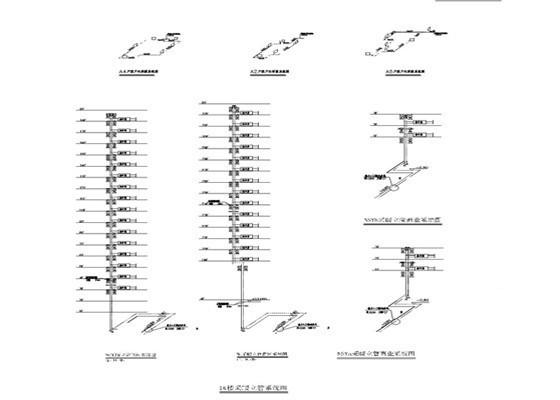

1.采暖系统热媒参数为75/50°C低温热水，采用竖向采暖系统，为下供下回系统，住宅设置 分户计量 井，户内采用双管同程系统。户内系统供回水管布置在本层建筑地面下的垫层内......
三、通风系统：
1.地下室防烟楼梯间不满足自然排烟条件，设置机械加压送风。
2.所有屋顶电梯机房均设置机械排风。
3.地上卫生间具备自然通风条件的采用自然通风，暗厕设机械排风，排风量按10次换气计算，排气扇由业主自理......

图纸共计52张
