18层商住楼采暖通风CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑设计面积：26000平方米
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计内容：通风,采暖,防排烟,冷热源
• 冷热源：市政热网
• 采暖系统：热水辐射,热空气幕
• 项目所在地：辽宁

附件详情

该项目共18层（地下一层），建筑面积为26000平米，其中1－3层为商场，商场上面有两栋11层和18层的住宅，住宅采用地热采暖系统
住宅采暖加压泵站设于本建筑地下一层。一次热源来自热网厂供热管网，为60-45°C热水，连续供热,供水压力0.3MPa。住宅采用地暖，冬季商场空调系统由室外供热管网直接供给，住宅采暖系统采用高层采暖直连技术；

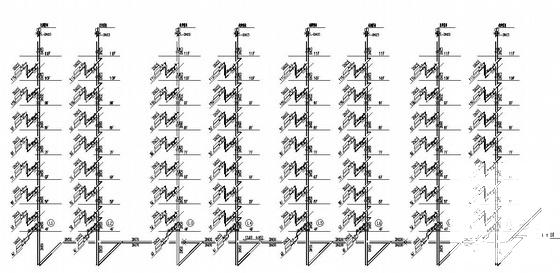

第 1 张图

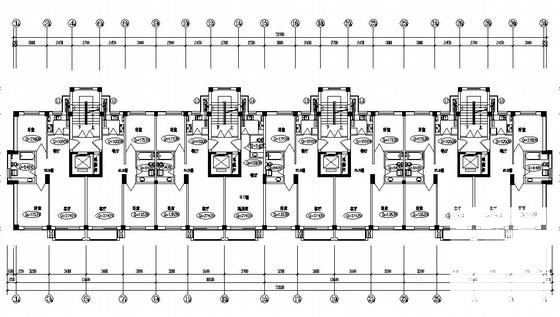

第 2 张图

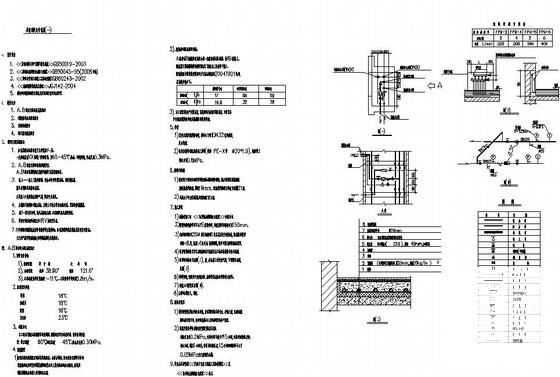

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
