高层住宅楼采暖通风设计CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑类型：高层建筑
• 设计阶段：施工图设计
• 设计内容：通风,采暖
• 附件设计说明：有
• 冷热源：汽锅炉
• 采暖系统：低温热水地面辐射
• 参考图纸：20-50张

附件详情

• 设计施工说明
• 资料目录
• 主要设备材料表

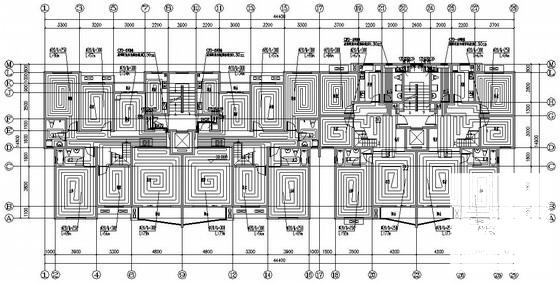

• 采暖平面图

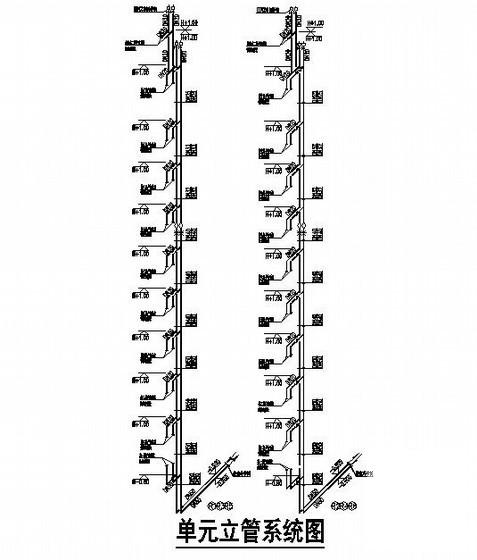

• 采暖系统图

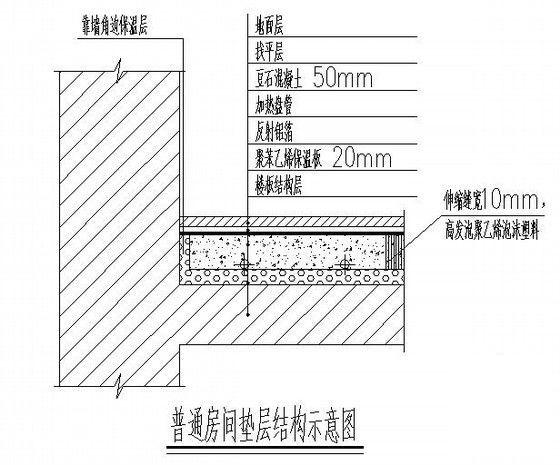

• 大样图

附件详情

该项目为洛阳某住宅小区采暖工程。设计内容：采暖系统设计、通风系统设计。

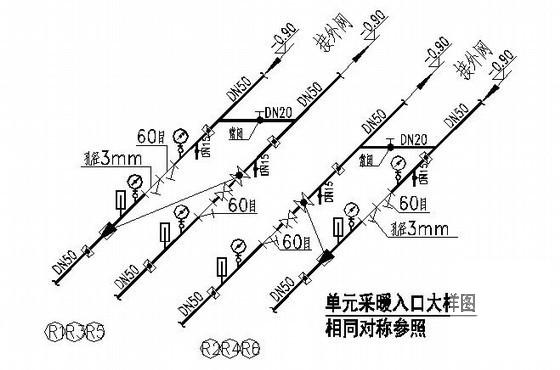

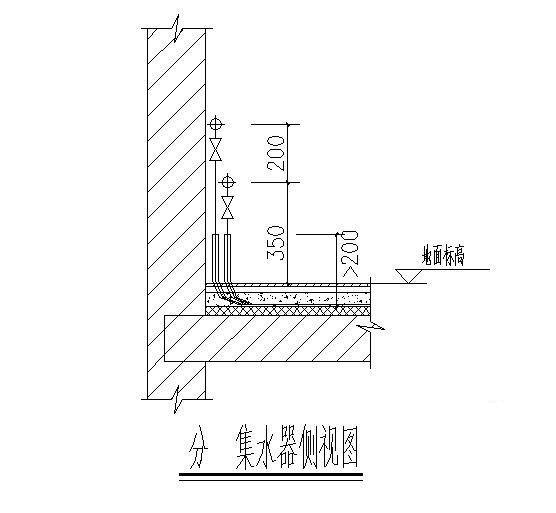

采暖系统设计：1).热源：该项目采暖热水由集中供热管网供给,系统供水温度50℃，回水温度40℃，温差10℃，采用低温地板辐射采暖系统。集中供热管网出水管设置阀门，过滤器，压力表及温度计等附件。总热负荷为418.2KW，热负荷指标为35W/m2，单元立管系统阻力65KPa。2).采暖系统：采用低温地板辐射采暖系统，户内经分集水器多环路设置地埋盘管,便于用户按需调节。3).采暖管道:户内埋地盘管采用PE-X交联聚乙烯管....
通风系统：1. 住宅内厨房,暗卫生间设置变压式排气道.2. 电梯机房预留分体空调用电,建筑外墙设计外窗....图纸21张。

图5

图6

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
