超高层住宅采暖通风设计CAD施工大样图(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：超高层建筑
• 建筑面积：27693.95平方米
• 地上层数：40层
• 地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代,2014
• 设计内容：通风,采暖,防排烟,人防
• 采暖系统：散热器供暖,热水辐射,电采暖
• 节点大样：集分水器
• 项目地址：黑龙江

附件详情

• 采暖设计说明
• 主要设备材料表
• 空调,通风,防排烟施工图设计总说明
• 人防通风系统设计说明
• 战时通风平面图
• 平时通风,防排烟平面图
• 采暖平面图
• 水暖井大样图
• 采暖系统图
• 防排烟系统图

附件详情

稿件为哈尔滨某超高层住宅建筑采暖通风设计施工图纸；该建筑地上总建筑面积27693.95平方米,地上40层,地下2层,建筑高度126.00m。
设计内容：该建筑的采暖、通风、防排烟设计，以及地下室人防通风设计。除屋顶花园不采暖外,其他房间包括卧室,起居室阳台均设地面辐射采暖.中转水箱间采用电采暖.地下室及夹层不采暖.楼梯间,入口大堂,电梯机房,屋顶水箱间采用散热器采暖.

编制于2014年，图纸共26张。

采暖系统图

水暖井大样图

平时地下一层通风,防排烟平面图

第 1 张图

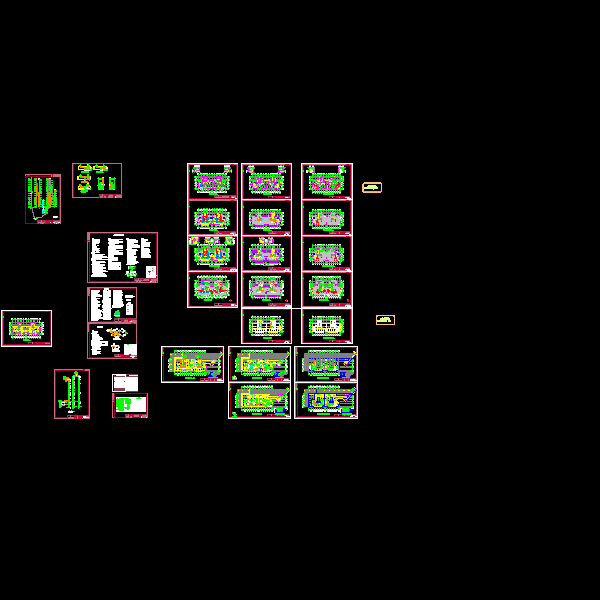

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-26 20:47:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
