高层住宅楼区采暖通风设计CAD施工图纸

bb5566 · 发表于 2020-2-29 20:31:35

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅建筑
建筑类型：高层建筑
地下室：车库,人防
设计阶段：施工图设计
设计内容：通风,采暖,防火排烟,消防联动,人防
附件设计说明：有
冷热源：燃气炉
采暖系统：散热器热水,低温热水地面辐射
参考图纸：20-50张

附件详情

设计施工说明
资料目录
主要设备材料表

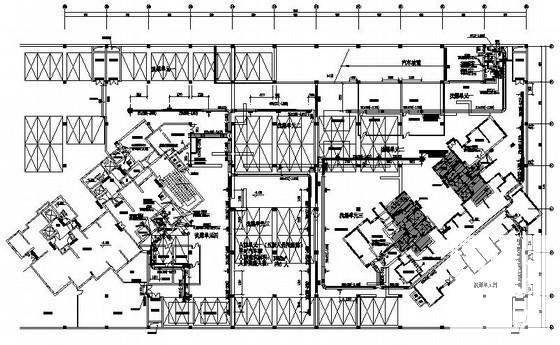

通风平面图
通风原理图

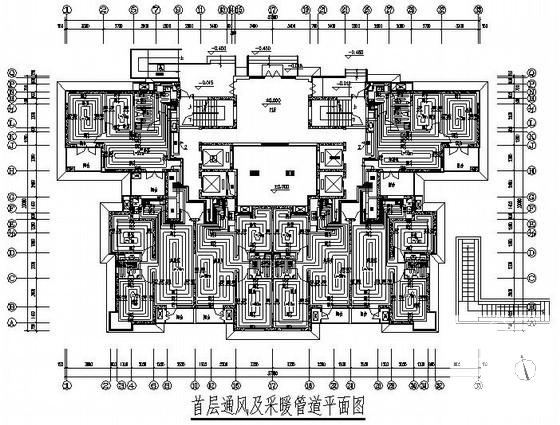

采暖管道平面图
采暖管道系统图

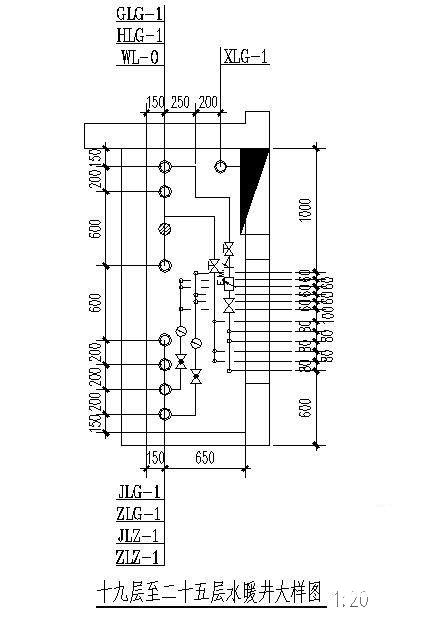

水暖井详图

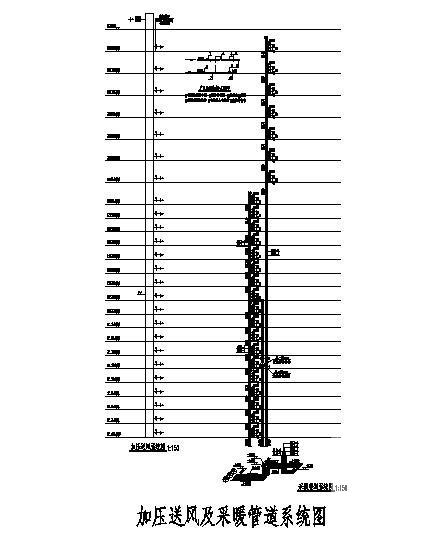

加压送风系统图
安装详图
示意图
大样图

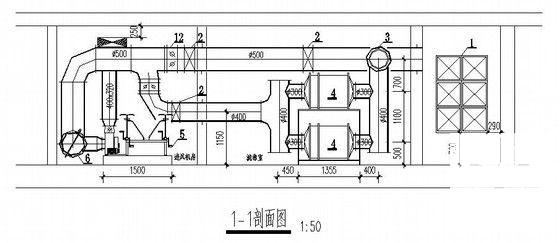

剖面图

附件详情

本项目为天津某高层住宅区采暖通风项目。1号楼为25层住宅楼，2、3、4号楼为31层住宅楼，建筑高度均不超过100m。住宅楼地下一、二层为自行车库，地下车库与住宅楼连接。
设计范围：采暖系统设计、通风系统设计、防排烟系统设计，其中1号楼设计有夹层，根据甲方要求夹层不做采暖设计，负荷按整体空间考虑（其中换热站由甲方另行委托设计）。
采暖系统设计：1.住宅采暖方式为低温热水地板辐射采暖，供回水温度为50℃-40℃。热媒由地下室换热站提供，系统竖向分三个区，详见上表。各分区工作压力分别为0.6MPa、0.9MPa、1.2MPa。采暖系统分户计量，主立管及控制阀门、热计量装置等设于管井内，立管为下供下回异程式系统；管井至户内分集水器管道沿地面后浇层敷设。
2.地板采暖散热量计算:卧室，起居室，书房按照铺设木地板计算，厨房，卫生间按铺设瓷砖计算；布置盘管时根据不同情况考虑一定的遮挡系数....
防排烟系统：
1.加压送风系统：地上部分：楼梯间采用自然排烟，每五层内可开启外窗面积不小于2平米。其合用前室设置加压送风系统，送风量不小于28000m3/h，加压送风机设在屋顶,经垂直风道及送风口将空气送到各层合用前室，每层设一个电动加压送风口。地下部分：楼梯间及合用前室共用一台加压风机，风量不小于28000m3/h，风机设置于地下车库内，吊顶安装，空气经室外取风口、取风竖井、风机后分别送入楼梯间和前室。压力控制方式详见系统图。
2.防排烟及通风系统：地下二层为设备用房。地下车库为I类汽车库，最大防火分区面积不大于2600平米，防烟分区面积不大于2000平米。排风量，排烟量按6次/h计算，火灾时补风量按照50％的排烟量计算，平时送风量取火灾时的补风量，其余风量由汽车坡道处补足。每个防....图纸41张。
