一份12层高层住宅楼采暖通风CAD施工图纸

[复制链接]

0

主题

0

帖子

1566

积分

超级版主

Rank: 8Rank: 8

积分
1566
发表于 2020-2-26 20:23:15 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅建筑
  • 建筑类型:高层建筑
  • 建筑设计面积:8342平方米
  • 地上楼层:12
  • 地下楼层:1
  • 地下室:仓储
  • 设计阶段:施工图设计
  • 设计内容:通风,采暖,防火排烟
  • 附件设计说明:有
  • 采暖系统:散热器热水,低温热水地面辐射
  • 参考图纸:20张以下

附件详情

  • 设计施工说明

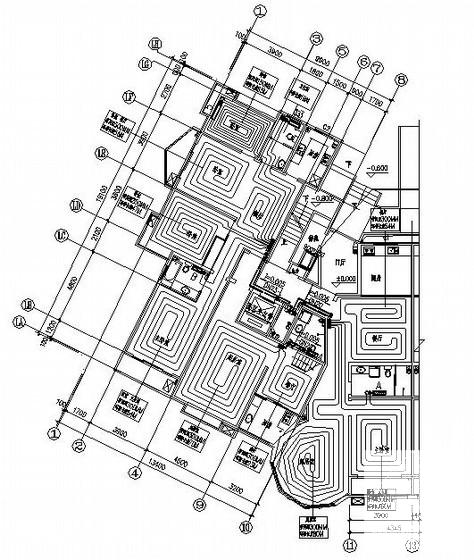

  • 采暖平面图
  • 通风平面图
  • 采暖管道平面图

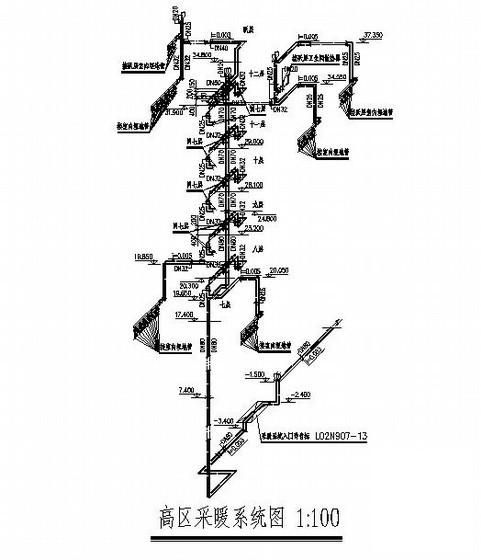

  • 采暖系统图
  • 大样图

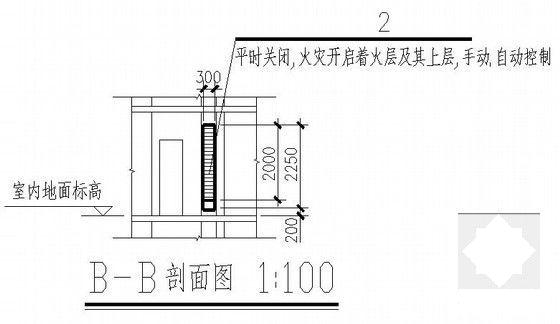

  • 剖面图

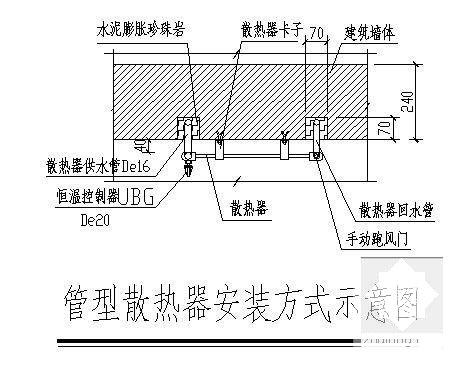

  • 安装示意图

附件详情

该项目为某住宅楼采暖通风工程。该项目地下一层,地上十二层,建筑面积 8342平面,地下一层为储藏间,一~十二层为住宅。设计内容:采暖系统设计、通风系统设计。
采暖系统设计:1.采暖热源:该项目热源由小区换热站集中供给,热媒为热水,供回水设计温度 60/50℃。该项目采暖系统分高.低区设置,高区为七~十二层,低区为一~六层。2.该项目采暖采用分户计量供热,系统主立管为下供下回双管异程式布置,户内采暖采用低温热水地板敷设采暖,每户由设于管井内的分计量表进行 分户计量 ,热量表均选用低阻力表,热量表前设过滤器,户内设集分水器。3.该项目按单元分设两个采暖系统,两个系统相互对称,每个系统低区供热负荷为 81.90KW,系统阻力损失为 56.6KPa.高区供热负荷为 96.30W,系统阻力损失为 60.0KPa,该项目低区供热总负荷为 163.80KW,高区供热负荷为192.60KW,该项目供热总负荷为 356.40KW....

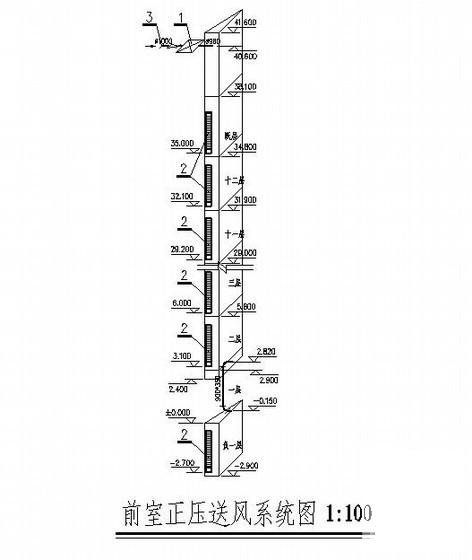

通风系统设计:消防电梯前室设加压送风系统,通风机设在楼梯间顶层。送风量为 22500m3/h....
节能控制:室外热力入口供.回水管设大型热表及平衡阀,采暖系统每户入户供回水管上设调节阀,户内主要房间均设有温控器,回水管各支路设有温控阀,实现分室控制....图纸17张。

图5

图6

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-26 20:23:15上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ede2ewdc2e22s12c21c.rar

1.18 MB

下载  售价: 100 积分    赚积分
