一份高层住宅楼采暖通风系统设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1334

积分

超级版主

Rank: 8Rank: 8

积分
1334
发表于 2020-2-28 22:11:06 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:1874.02平方米
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射
  • 送风方式:散流器送风

附件详情

一、项目概要:

该项目是一个高层住宅建筑,总建筑面积1874.02平米,地上18层。图纸内容包含设计及施工说明,主要设备材料表及图例,采暖干管平面图,采暖平面图,通风采暖平面图,采暖系统图,管井大样图,网点热表箱大样图等...

二、采暖工程:

该项目住宅采暖系统采用地板辐射供暖系统供暖,网点采暖系统采用散热器采暖系统,热源换热站.系统的定压问题在换热站内解决.采暖入口做法见辽近代T901-14.

采暖系统设计分两个区:1-11层为低区,12层以上为高区。

采暖系统热媒为45—55°c温水.连续供暖.采暖均采用 分户计量 ,单独锁闭的采暖方式,采暖系统主立管采用异程式系统。

网点采暖系统采用水平单管串联系统,用"A"表示FTLF-75*75-600型铜铝复合型辐射散热器,中心距离为600mm,片距75mm,厚75mm标准工况下每柱散热量为160W,设计工况下每柱73.6W...

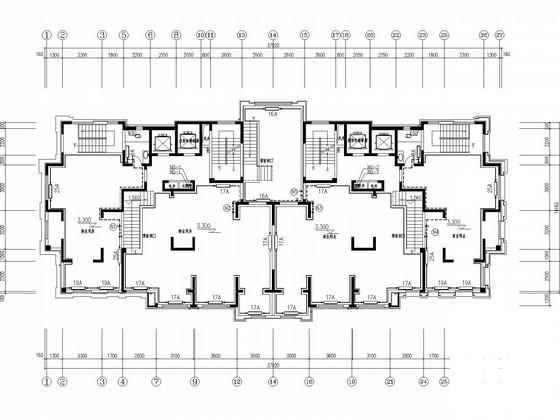

一层采暖平面图

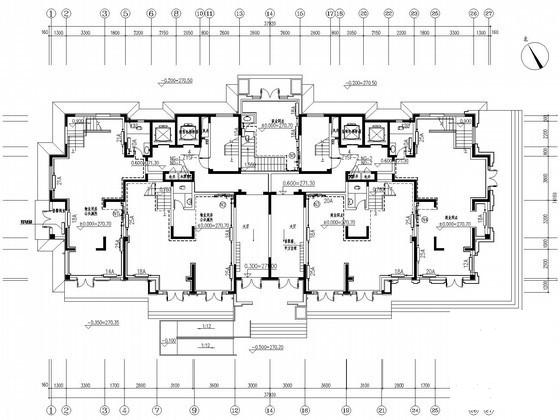

二层采暖平面图

十二-十七层采暖平面图

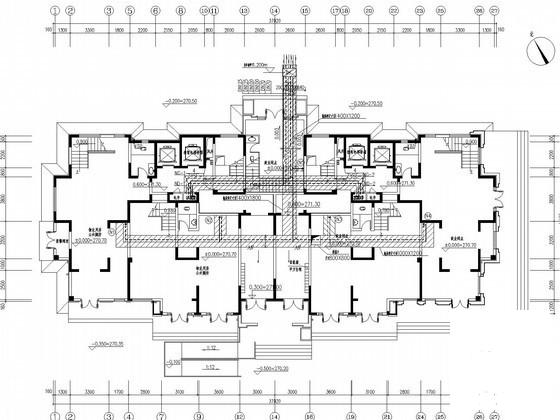

十八层采暖平面图

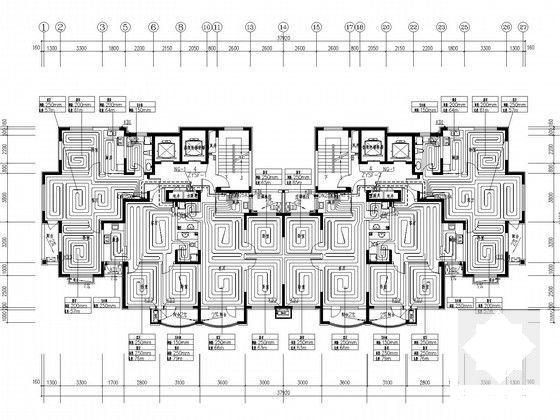

三—十一层采暖平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
