高层住宅楼采暖通风系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:8100平方米
  • 建筑地上层数:22层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:通风,采暖,冷热源
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

一、项目概要:

该项目是位于山东省,是一个高层住宅楼建筑,地上22层,建筑高度为63.8米,建筑面积约为8100平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,管道夹层采暖、通风平面图,采暖通风平面图,采暖平面图,通风平面图,采暖大样图,采暖系统图,管井大样图,网点采暖系统图等...

二、采暖系统:
1.市政热源经换热站换热后供暖。市政热源集中采暖设计供回水温度为75/50°C,按连续供暖进行设计,分户计量。市政热源集中采暖设计供回水温度为75/50°C,按连续供暖进行设计, 分户计量
2.住宅户内和网点均为散热器采暖系统。
3.各采暖系统热负荷及压力详见平面图。

三、通风设计:
1.住宅厨房、卫生间使用防火型垂直变压式风道,风道带防火型导流式金属止回排气阀,排油烟机、多功能通风器应选用带止回阀产品。厨房设排油烟机插座,卫生间设通风器,风量150m/h,风压100Pa,卫生间利用门缝或窗户(有外窗房间)自然补风,以上通风设备均由用户自己配备。
2.每户均预留室外空调机位,客厅采用2匹柜式分体空调,卧室采用1.2匹挂式分体空调。空调用户自理,相应墙上预留穿墙孔洞(位置及做法详建筑专业图纸),预留电源插座(详电气专业图纸),空调冷凝水设冷凝水管有组织排放(详给排水专业图纸)
3.住宅内厨房排油烟设防火型变压式防回流排油烟风道。厨房通风设置专用的外窗自然通风器,自然通风器型号为F120Ra,风量105m3/(m.h),满足厨房全面自然通风条件。
4.设备夹层设采用采光井通风换气。
5.住宅楼发生火灾时均靠外窗进行自然排烟,可开启外窗总面积均能满足规范的要求...

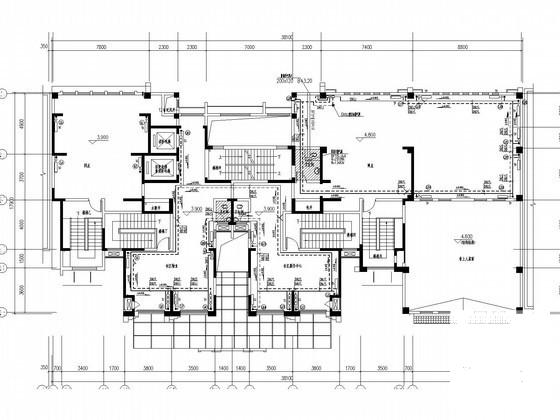

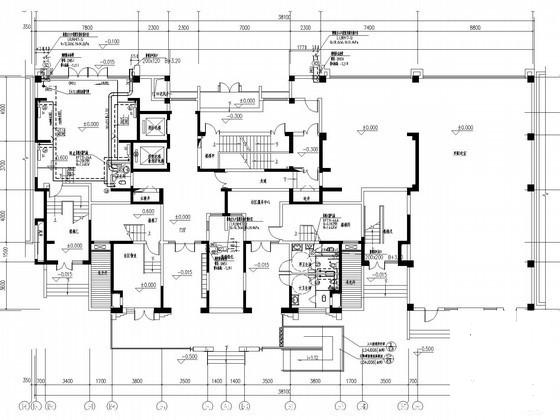

二层采暖平面图

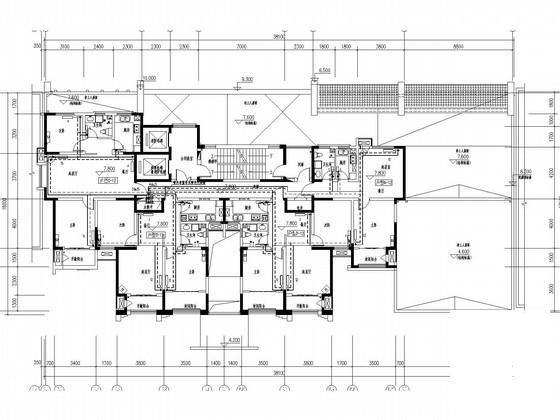

三层采暖平面图

二十二层采暖平面图

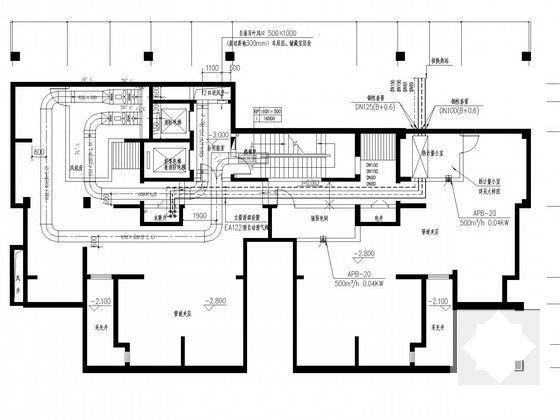

管道夹层采暖、通风平面图

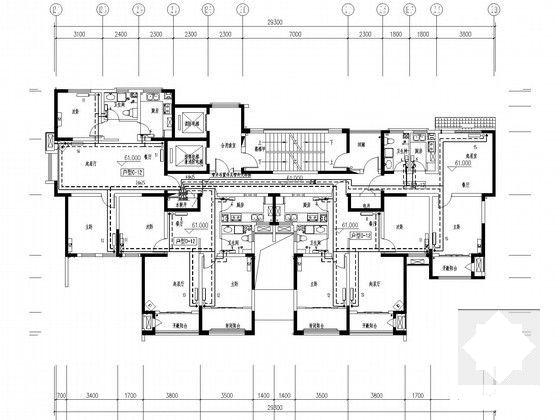

四—二十一层采暖平面图
