高层居住建筑采暖通风系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:通风,采暖,冷热源
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

一、项目概要:

该项目是一个高层居住建筑,地上27层,地下2层。图纸内容包含设计施工说明,主要设备材料表及图例,采暖系统立管图,采暖平面图,管井大样图,通风平面图等...

二、采暖设计:

室外冬季采暖计算温度:Tw=-6°C;室外冬季平均风速:V=5.7m/s;住宅室内设计温度:卧室、客厅、公寓:18℃;厨房:15℃;卫生间:22℃;楼梯间不采暖;应甲方要求,商业不采暖。
该项目采暖系统干管为下供下回双管异程式系统,竖向分三个区,由室外市政热水与换热站分别供水;根据甲方提供资料,市政热水分为循环水与高温水,根据甲方要求,该项目室内低区中区由市政循环水供水,高区采暖由市政高温水经换热后供给;市政高温水参数为:130℃/70℃,换热后的二级网供回水温度为80℃/60℃;市政循环水设计供回水温度为70℃/55℃;采暖系统采用共用立管的分户独立系统形式;户内采用水平单管跨越式系统...

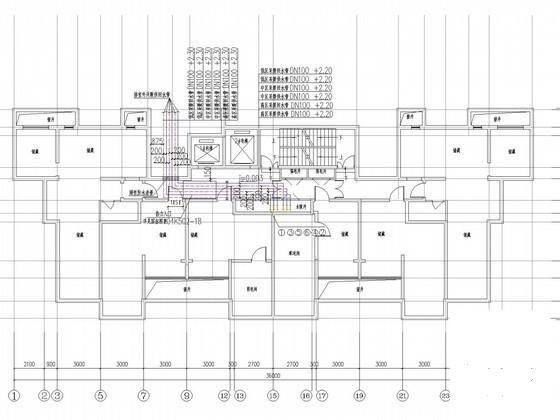

地下一层采暖平面图

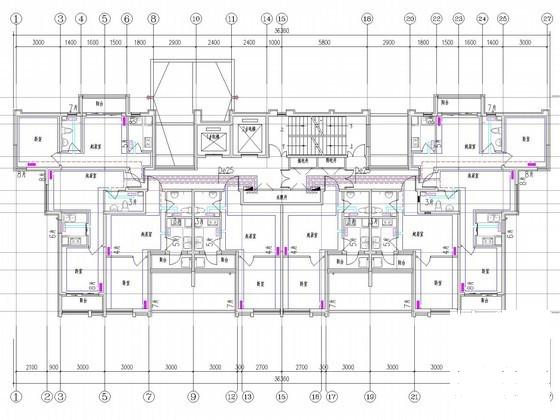

四层-二十层采暖平面图

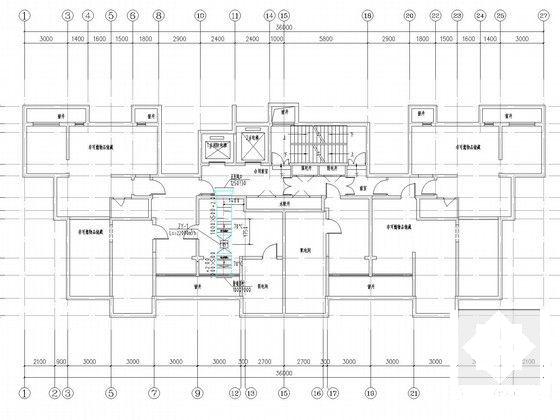

6号楼地下一层通风平面图

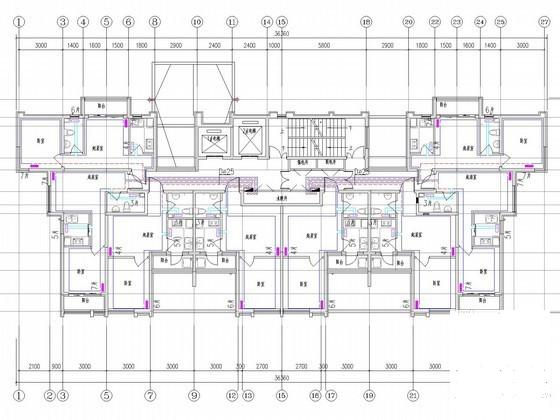

二十七层采暖平面图

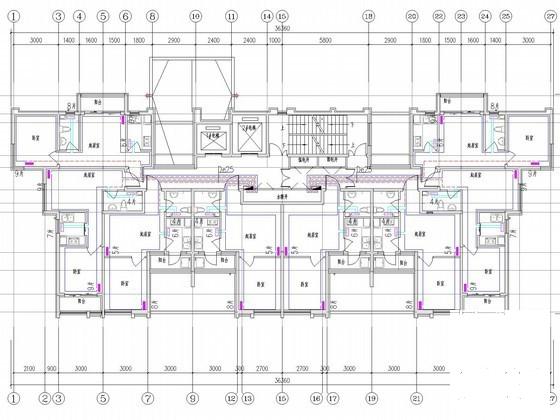

二十七层采暖平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 建筑通风系统图 - 1
    建筑通风系统图 - 1
  • 建筑通风系统图 - 2
    建筑通风系统图 - 2
  • 建筑通风系统图 - 3
    建筑通风系统图 - 3
  • 建筑通风系统图 - 4
    建筑通风系统图 - 4
  • 建筑通风系统图 - 5
    建筑通风系统图 - 5
  • 建筑通风系统图 - 6
    建筑通风系统图 - 6
以上是部分截图,请下载附件后查看完整高清内容
