高层住宅建筑采暖通风系统设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：30层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 设计内容：通风,采暖
- 采暖系统：热水辐射
- 送风方式：散流器送风
附件详情
该项目是一个高层住宅建筑，地上30层，地下2层。图纸内容包含设计及施工说明，主要设备材料表及图例，暖通平面图，采暖平面图，采暖系统图，正压送风系统图等...

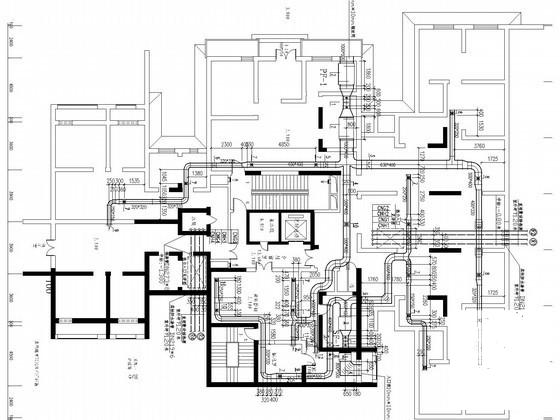

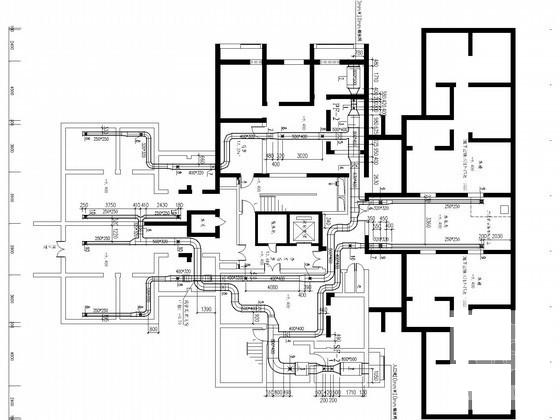

地下二层暖通平面图

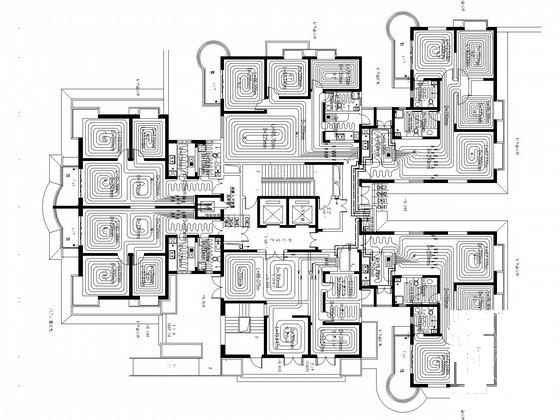

一层采暖平面图
三~十四层采暖平面图
三十层采暖平面图
二层采暖平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
高层住宅建筑图纸 - 1 -
高层住宅建筑图纸 - 2 -
高层住宅建筑图纸 - 3 -
高层住宅建筑图纸 - 4 -
高层住宅建筑图纸 - 5 -
高层住宅建筑图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-14
- 评论次数：0
- 浏览次数：0
- 文件大小：1.38 MB
- 收藏次数：0
-
文件名称：
附件-995858557585988778786.rar
