27层高层住宅楼建筑采暖通风系统设计CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：27层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 设计内容：通风,采暖,冷热源
• 冷热源：市政热网
• 采暖系统：散热器供暖
• 送风方式：散流器送风
• 项目所在地：山东

附件详情

一、项目概要：

该项目是一个高层居住建筑，地上27层，地下2层。图纸内容包含设计施工说明，主要设备材料表及图例，采暖系统立管图，采暖平面图，管井大样图，通风平面图等...

二、采暖设计：

室外冬季采暖计算温度：Tw=-6°C；室外冬季平均风速：V=5.7m/s；住宅室内设计温度：卧室、客厅、公寓：18℃;厨房：15℃;卫生间：22℃;楼梯间不采暖;应甲方要求,商业不采暖。
该项目采暖系统干管为下供下回双管异程式系统，竖向分三个区，由室外市政热水与换热站分别供水；根据甲方提供资料，市政热水分为循环水与高温水，根据甲方要求，该项目室内低区中区由市政循环水供水，高区采暖由市政高温水经换热后供给；市政高温水参数为：130℃/70℃，换热后的二级网供回水温度为80℃/60℃；市政循环水设计供回水温度为70℃/55℃；采暖系统采用共用立管的分户独立系统形式；户内采用水平单管跨越式系统...

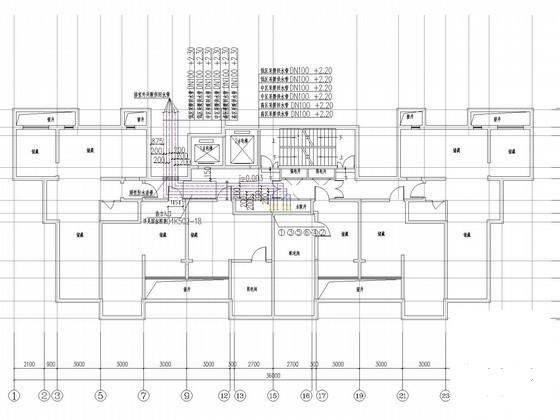

地下一层采暖平面图

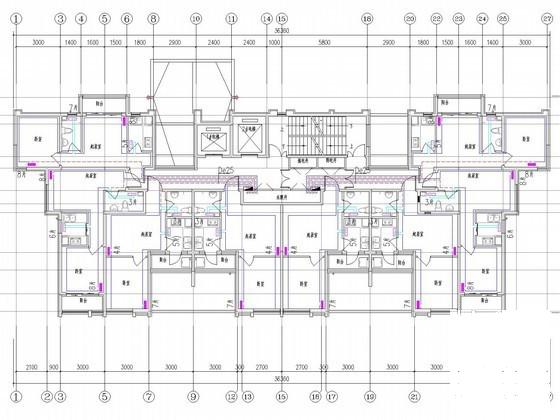

四层-二十层采暖平面图

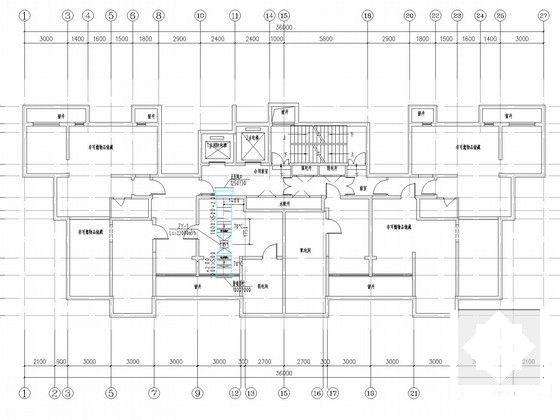

6号楼地下一层通风平面图

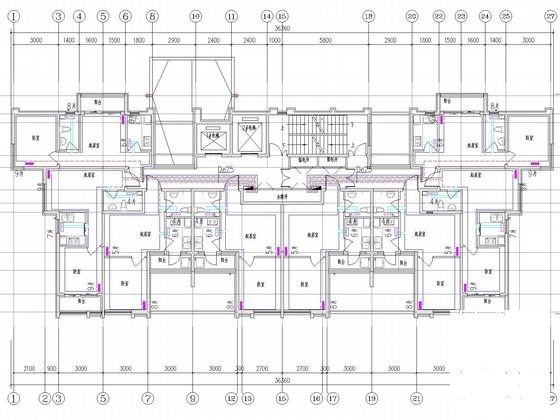

二十七层采暖平面图

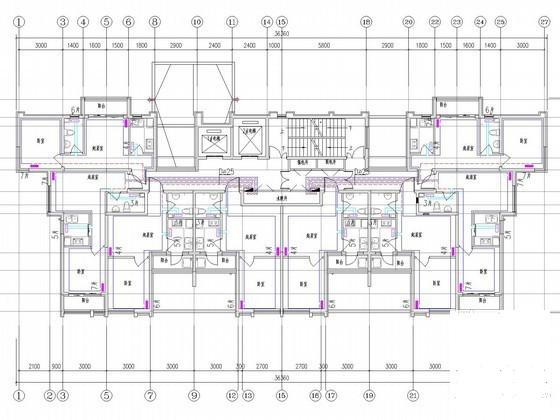

二十七层采暖平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
