一份27层高档小区住宅楼给排水CAD图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：27层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 地下室用途：人防,商业,车库,设备用房,其它
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统,循环冷却水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,厨房,卫生间,集水坑,阀门管件
• 项目所在地：河北

附件详情

• 资料目录
• 给排水设计说明
• 地下三层战时给排水平面图
• 地下三层平时给排水平面图
• 地下二层给排水平面图
• 地下一层给排水平面图
• 首层给排水平面图
• 标准层给排水平面图
• 屋顶给排水平面图
• 三单元给排水大样图
• 地下三层给排水系统图
• 给水干管系统原理图
• 户内给水系统图
• 消火栓系统原理图
• 排水系统原理图

附件详情

该项目位于河北，本建筑住宅小区3#住宅楼，地上二十七层，为普通住宅;地下共三层，为储藏室;地下三层平时为储藏室，战时人防。人防为核6级常6级二等人员掩蔽所。地下室储藏物品火灾危险性为丁戊类。设计范围：1．该项目室内设计包括生活给水、排水、消火栓、冷凝水、人防给排水以及建筑灭火器的配置。 2．该项目室外设计包括 用地红线 范围内的给排水、雨水、消防的设计（另行设计）。
，共15张图。

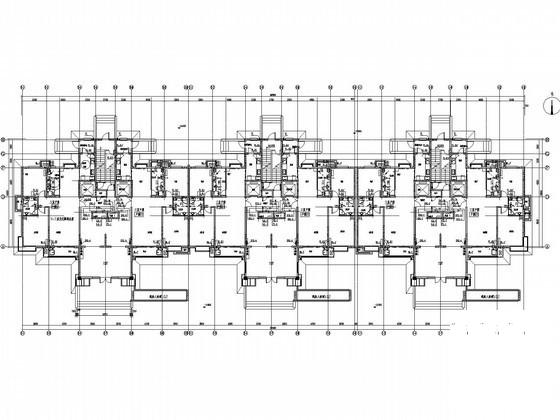

地下一层给排水平面图

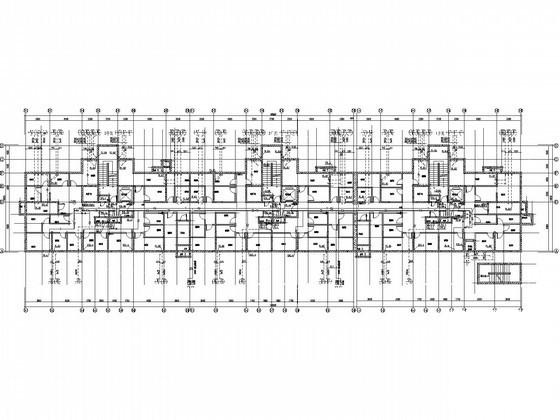

首层给排水平面图

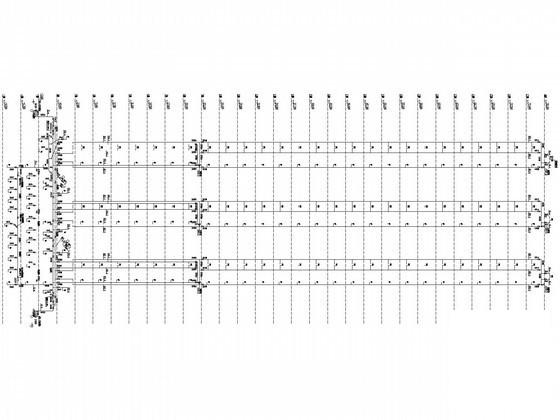

消火栓系统原理图

第 1 张图

第 2 张图

第 3 张图

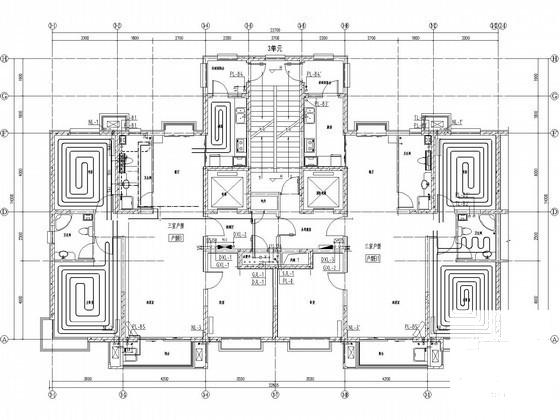

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
