一份3层高档别墅会所给排水设计CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：72张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,喷淋系统
• 供水方式：市政供水
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：10
• 特殊系统：太阳能热水系统
• 大样节点：卫生间
• 项目所在地：湖北

附件详情

• 室外给排水平面图
• 给排水系统图
• 地下层给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 屋顶层给排水平面图
• 卫生间给排水大样

附件详情

该项目为某高档别墅会所给排水设计图纸，包括1-42栋别墅和一个会所，本项目为五期别墅项目,均为三层别墅。
该项目设计范围：室外给水、消防、污水、雨水管线设计，还包括各建筑单体内生活给水系统、生活热水系统、建筑灭火器设置、生活排水系统。

，共72张图

地下层排水图

一层给排水平面图

车库集水坑原理图

厨房给排水轴测图

室外给排水平面图

屋顶层给排水平面图

二层给排水平面图

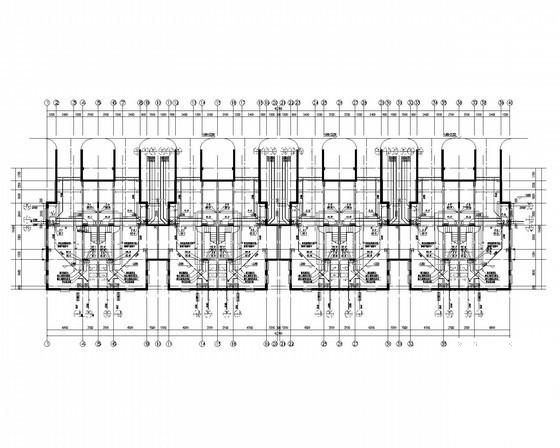

第 1 张图

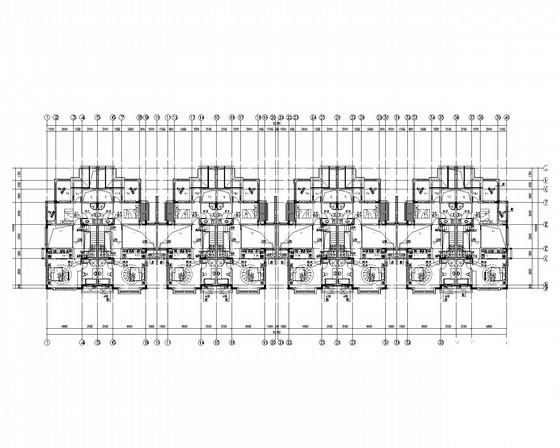

第 2 张图

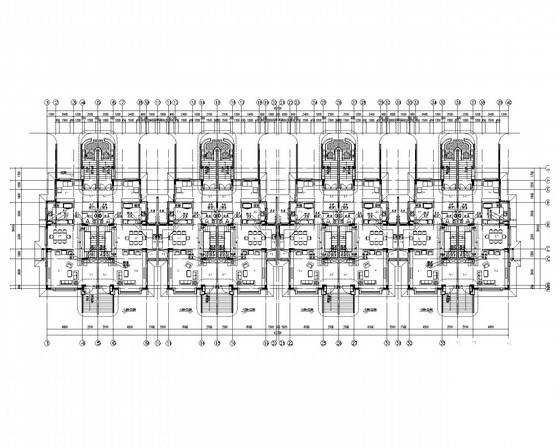

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
