高档别墅（E型）全套结构CAD图纸(dwg)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

上海某高档别墅（E型）全套结构图纸,工程为框架结构，二层，采用桩基。图纸共10张，包括：结构设计说明、桩位平面图、基础平面图、底层架空板结构平面图、二层结构平面图、二层梁配筋平面图、屋面结构平面图、屋面梁配筋图、屋面梁祥图等。

2

3

4

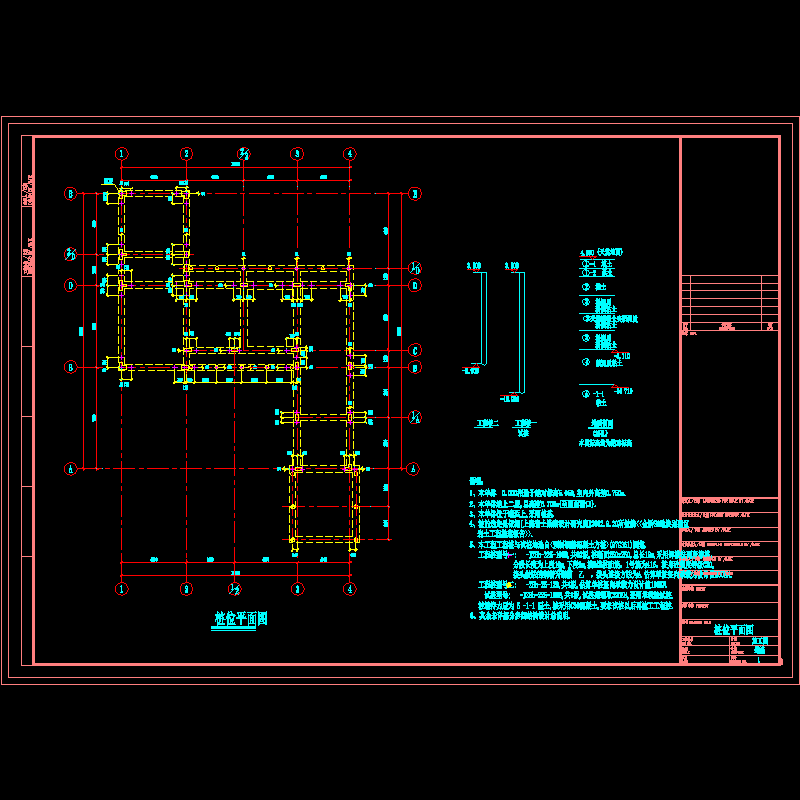

桩位平面图.dwg

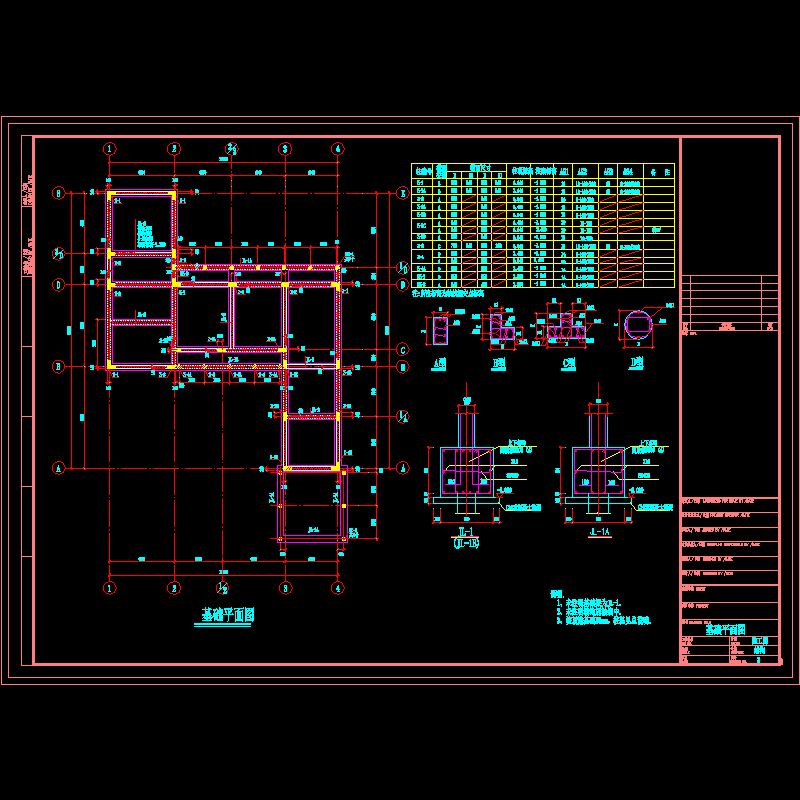

基础平面图.dwg

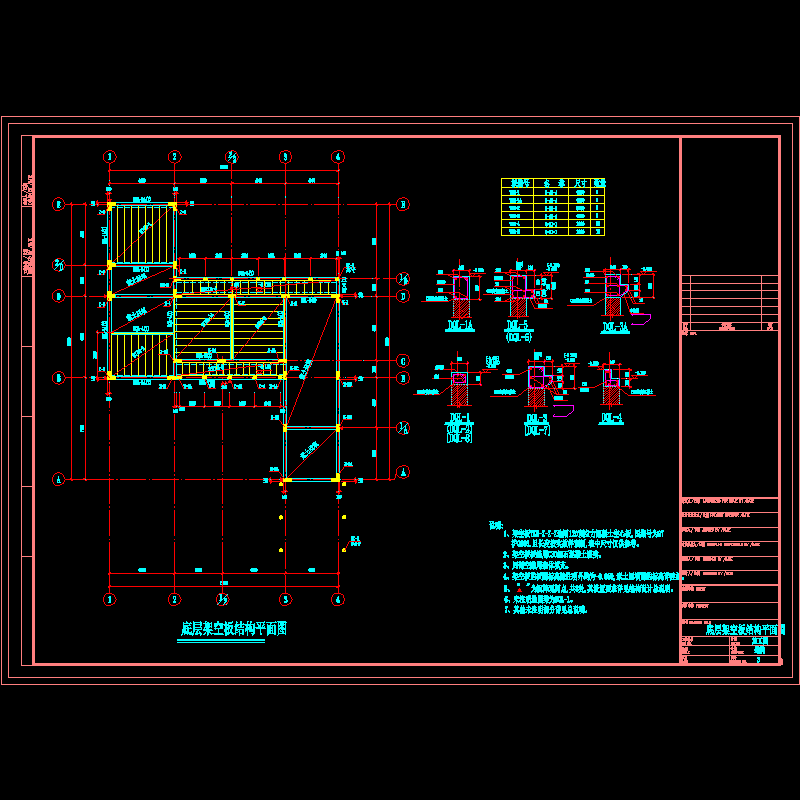

底层架空板结构平面图.dwg

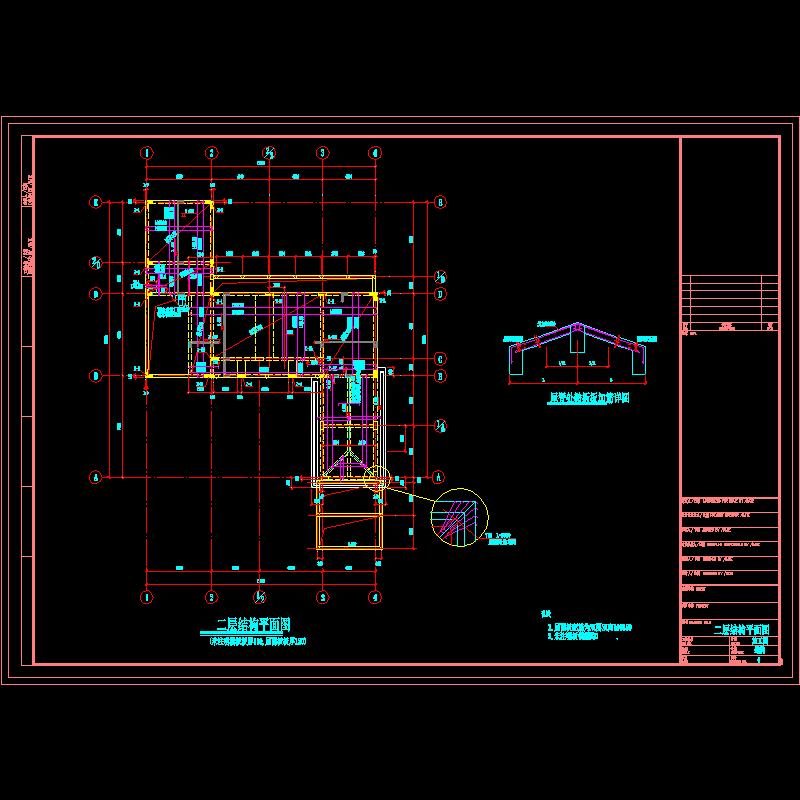

二层结构平面图.dwg

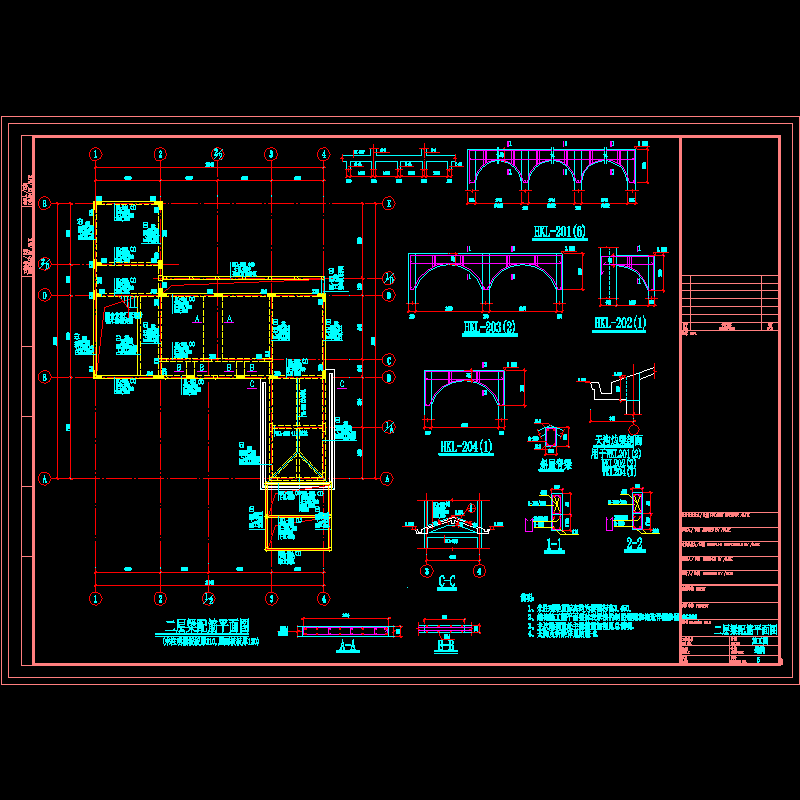

二层梁配筋平面图.dwg

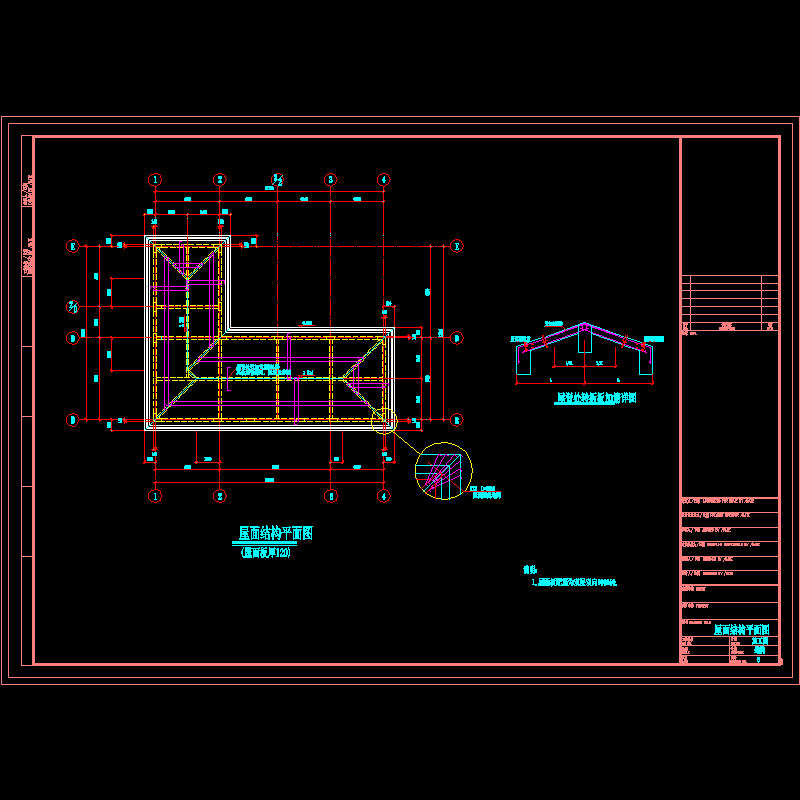

屋面结构平面图.dwg

屋面配筋平面图.dwg

屋面梁详图.dwg

目录.dwg

结构设计说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
