一份2层会所给排水设计CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业, 娱乐
• 建筑高度类型：多层建筑
• 建筑设计面积：2338.25平方米
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 废水系统
• 消防设计：室内消火栓系统, 喷淋系统
• 供水方式：市政供水
• 排水体制：污废合流
• 雨水重现期：5年
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 项目所在地：江苏

附件详情

• 设计说明
• 标准图集选用目录
• 室内给水排水工程通用图例及主要设备材料表
• 给排水 消防系统 原理图及集水坑详图
• 地下一层、一层给排水平面图
• 二层给排水平面图
• 屋顶层给排水消防平面图
• 地下一层、一层消防平面图
• 二层消防平面图
• 卫生间给排水详图
• 游泳池及水处理机房给排水详图

附件详情

资料介绍：该项目该项目为一期中的一个子项，为一栋二层会所，一层设有儿童娱乐室、游泳池等功能，二层设有活动室。总建筑面积为2338.25平方米，， 建筑高度为11.95m。

设计内容: 室内给水系统、生活热水系统、生活排水系统、雨水系统、室外消防栓系统、自喷系统设计等。

，图纸共11张。

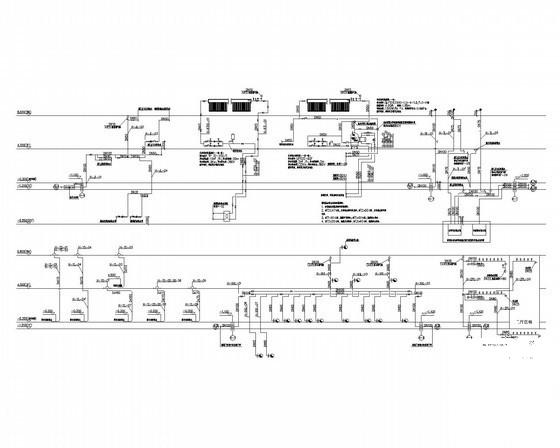

给排水消防系统原理图

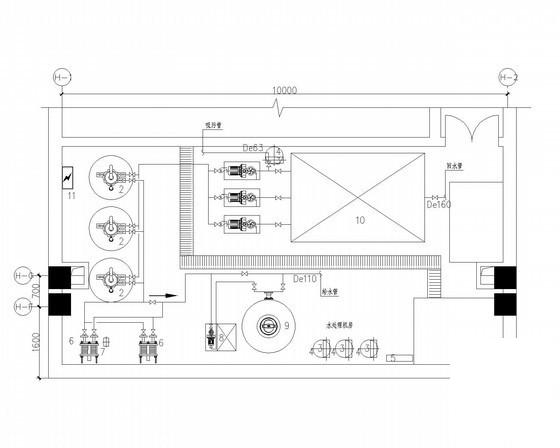

机房平面图

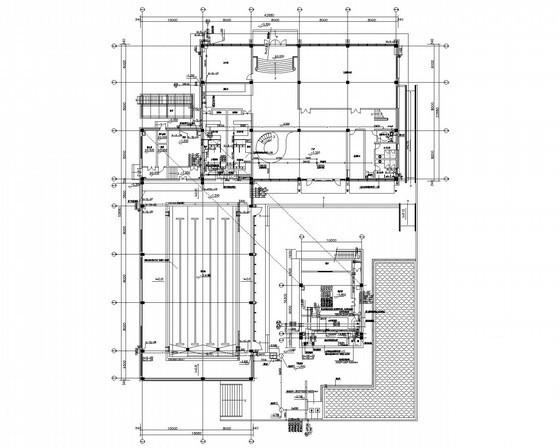

泳池平面及预留图

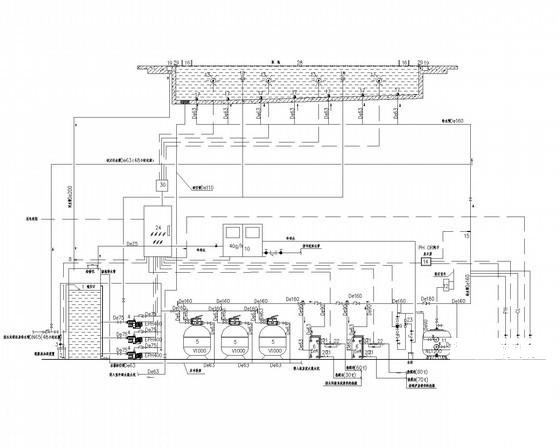

泳池工艺流程图（逆流式）

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
