一份22层住宅楼小区给排水CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,办公,酒店
• 建筑高度类型：多层建筑
• 建筑设计面积：92403平方米
• 建筑地上层数：22层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：58张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 排水体制：污废分流
• 排水技术：重力排水,虹吸雨水（满管）
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 特殊系统：虹吸雨水
• 大样节点：卫生间
• 项目所在地：上海

附件详情

• 附件详情：平面图
• 排水展开图
• 消火栓,喷淋系统展开图
• 人防给排水系统图
• 喷淋平面图
• 消火栓给水系统展开图

附件详情

该资料为上海某高层住宅小区给排水施工图。建筑面积为92403平方米，其中地上部分65032平方米，地下部分27371平方米，由酒店、公寓、写字楼、裙房组成。
设计范围：给水系统、排水系统、 消防系统 、自动喷水灭火系统、雨水系统。给水由市政管网提供，室内采用污废合流的排水方式，雨水采用虹吸式排除，其余采用重力流排放。室外消火栓用水量30L/s，室内消火栓用水量40L/s。
，共58张图。

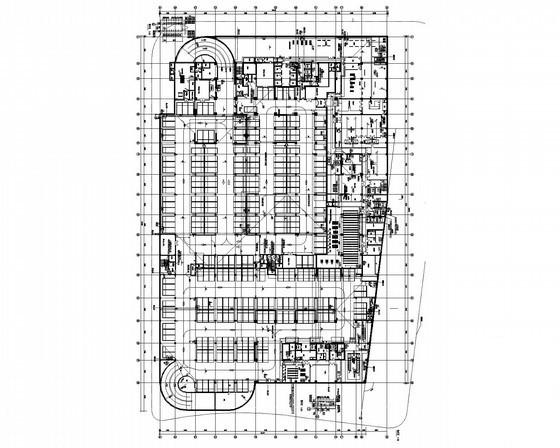

地下层喷淋系统展开图

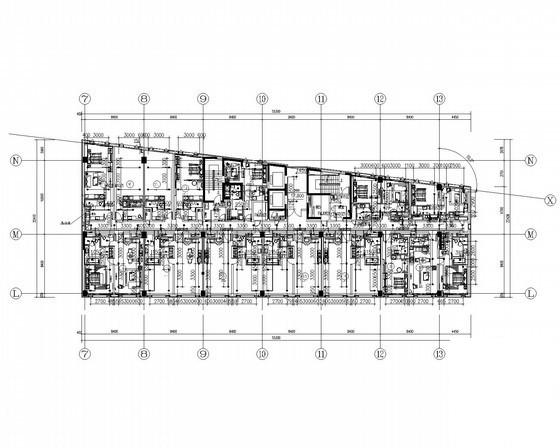

公寓式办公五~七层平面图

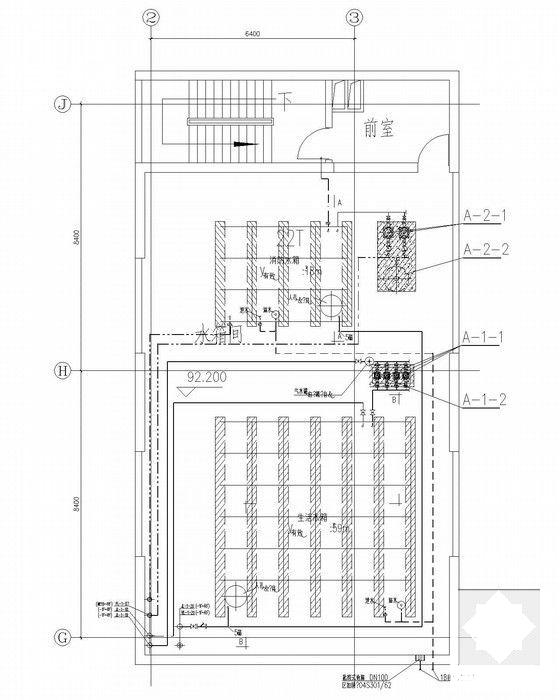

水箱间平面图

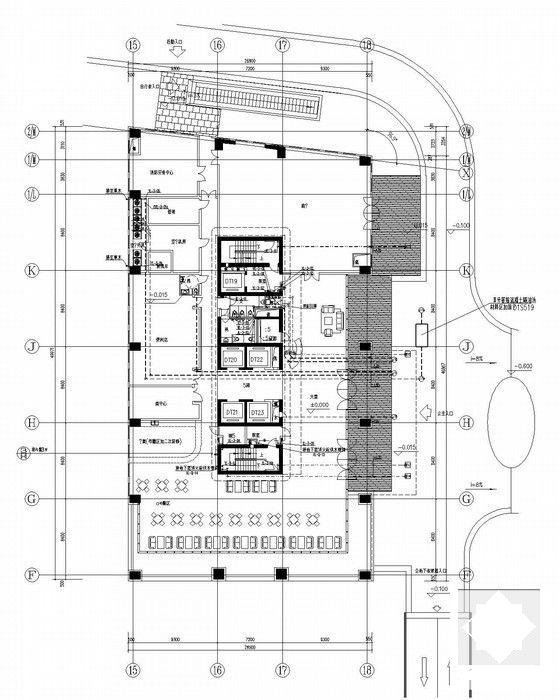

写字楼一层平面图

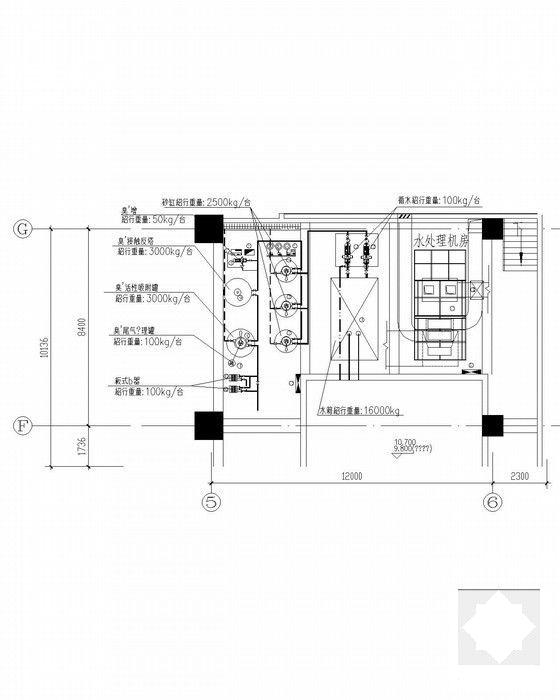

泳池机房布置及管道平面图

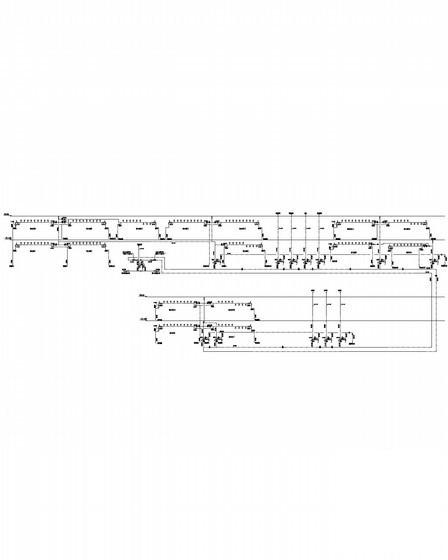

酒店+公寓式酒店喷淋系统展开图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-17 21:16:14上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
