附件详情 项目概要 　　2.1 本项目为某小区1#住宅楼 　　2.2 建筑防火类别：一类高层居住建筑。 　　2.3 建筑类别：该项目为二十九层住宅楼，地下室为丁戊类储藏间，一层至二十九层为住宅；总建筑面积 14365.22m2/，建筑总高度88.30m。 　　2.4 设计内容：生活给水系统、生活污水系统、地下室压力废水系统、消火栓给水系统、灭火器配置。 　　3. 管道系统 　　3.1 生活给水系统 　　3.1.1 小区给水环网管径为DN200，市政给水管网供水压力为0.30MPa。 　　3.1.2 住宅用水量定额选用150L/人·d，用水人数392人，使用时数为24h，小时变化系数K/h=2.65，最高日用水量 58.8m3//d，最大时用水量6.5m3//h。 　　3.1.3 给水系统分区：一层至五层为低区，由市政给水管网直接供水；六层至十七层为中区，由中区变频供水机组供 水；十八层至二十九层为高区，由高区变频供水机组供水。 　　3.1.4 住宅用水分户计量，水表集中设于各层管井，表径均为DN25。 　　3.2 生活污水系统 　　3.2.1 该项目污、废水采用合流制。 　　3.2.2 最高日排水量52.92m3//d。 　　3.2.3 室内生活污水收集后，经化粪池处理后排入城市污水管网。 　　3.3 消火栓给水系统 　　3.3.1 室内消火栓用水量为20L/s，室外消火栓用水量为15L/s，火灾延续时间2小时。 　　3.3.2 室内消火栓采用临时高压给水系统，与小区其他单体区域联控；办公楼屋顶设高位消防水箱及增稳压设备，消 防泵房及水池设于办公楼地下室。 　　3.3.3 系统控制：系统设消火栓泵两台，互为备用。火灾发生时，按动任一消火栓箱内的启泵按钮或消防控制室、 水泵房内的手动启泵按钮均可启动消火栓加压泵向消防管网供水，并联动火灾报警系统报警。水泵启动后， 反馈水泵运行信号至消火栓和消防控制室。 　　3.3.4 室内设专用消防环管，系统入口处所需压力为1.07MPa；消防水泵接合器由小区统一设置。 　　3.3.5 消火栓口及水龙带直径采用DN65mm，25m长衬胶水带，水枪口径为?19mm。 　　3.3.6 地下室至二十二层选用旋转型消火栓SNZW65-Ⅲ-H，二十二层以上选用旋转型消火栓SNZ65-H。 　　3.4 灭火器配置 　　3.4.1 住宅层按轻危险级配置，其余部位按中危险级别配置。 　　3.4.2 灭火器选用手提式磷酸铵盐干粉灭火器；灭火型号为MF/ABC3，单具灭火级别2A/34B；灭火器配备位置及数 量详见各层平面图，灭火器设置于XM型冷轧钢灭火器箱内。 　　4. 消防贮水设施 　　4.1 本小区从市政引两路DN200给水管，保证室外消火栓水量，消防水池仅储存室内消防水量。 　　4.2 消防水池储存室内消火栓水量，有效容积400m3/。 　　4.3 高位消防水箱保证消防系统前10min水量，有效容积18m3/。 　　5. 管材 　　5.1 生活给水管 　　5.1.1 生活给水干管、立管采用SL-CS给水内衬不锈钢复合管，管径DN≤70mm螺纹连接，管径DN＞70mm的卡箍连 接；管材断面、管螺纹处清理加工后，应采用SL-1型密封胶进行防腐、密封处理。生活给水支管采用S4系列 无规共聚聚丙烯（PP-R）给水管，热熔连接。 　　5.1.2 PP-R管不得直接与热水器连接，应采用长度不小于400mm的金属管段过渡。 　　5.2 生活污水管采用聚丙烯超级静音排水管，橡胶密封圈承插连接；排水横干管及以下部分采用柔性接口机制铸铁 排水管，明装的用卡箍式接口，埋地的用法兰承插式接口。 　　5.3 室内消火栓给水管采用内外壁热镀锌钢管。管径DN≤70mm螺纹连接，管径DN＞70mm卡箍连接。 　　5.4 废水管：采用硬聚氯乙烯（PVC-U）管，胶粘剂粘接。 　　5.5 压力废水管采用热镀锌钢管，管径DN≤70mm螺纹连接，管径DN＞70mm卡箍连接。 某小区1#住宅楼给排水施工图 某小区1#住宅楼给排水施工图 某小区1#住宅楼给排水施工图

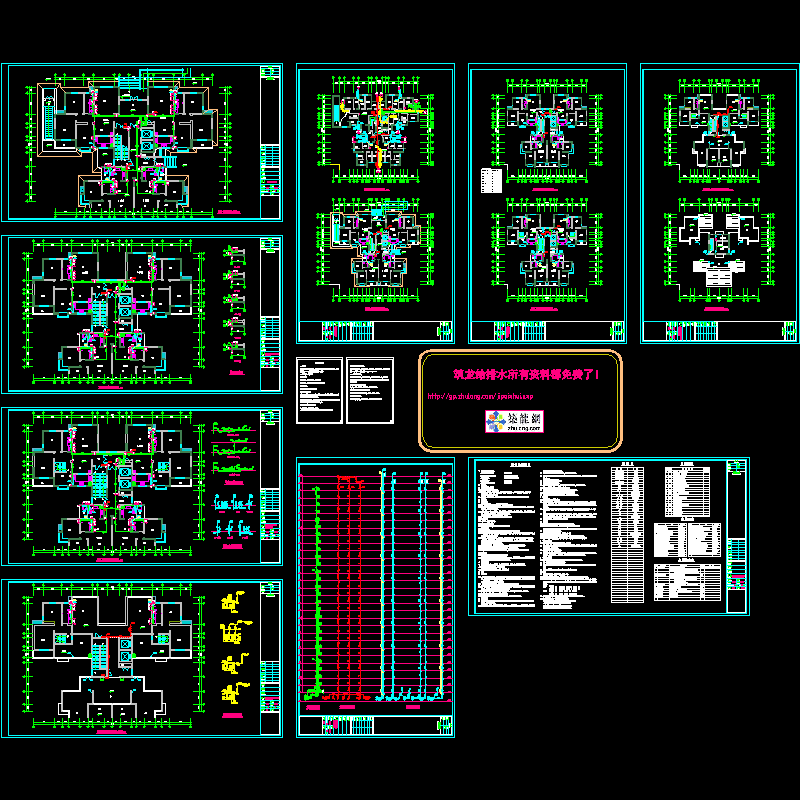

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
