一份11层住宅楼小区给排水CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：循环冷却水系统
• 排水设计：雨水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水
• 排水体制：污废合流, 雨污分流
• 排水技术：重力排水
• 雨水重现期：3年
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 项目所在地：江苏

附件详情

• 给排水设计施工说明
• 资料目录

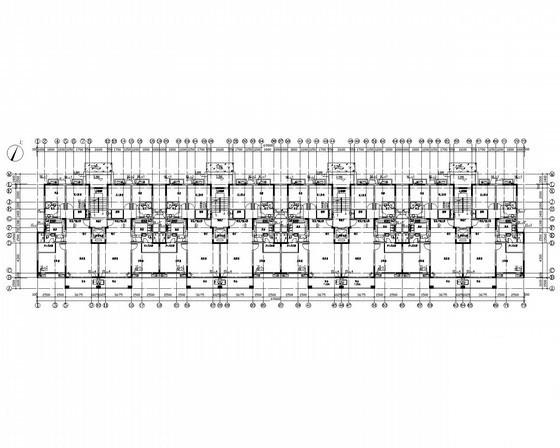

• 给排水平面图

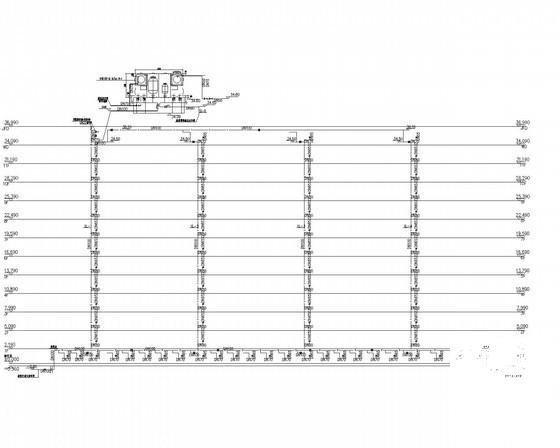

• 给水、排水、雨水、冷凝水系统图
• 消火栓系统图
• B户型给排水大样图

附件详情

工程介绍：
该项目为一栋11层小高层住宅，建筑高度34.090m。
设计范围：
用地范围内的室内生活及消防给排水工程设计；给排水总图另行设计。
稿件，共8张图纸。

B户型给排水大样图

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-1 14:09:35上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
