小区16层住宅楼给排水设计CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 排水体制：污废合流
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,厨房,卫生间

附件详情

A+B、C户型给排水设计施工图 部分说明：冷水系统设计 用水量：住宅用水量标准采用250L/人.d，服务人数约为216人；最高日用水量为54m^3|/d 2.1.2　供水方式：采用变频调速供水设备（设于地下室）供水……

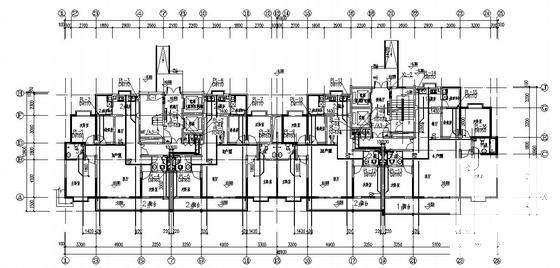

第 1 张图

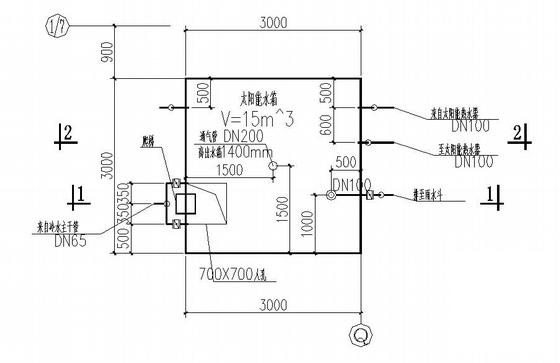

第 2 张图

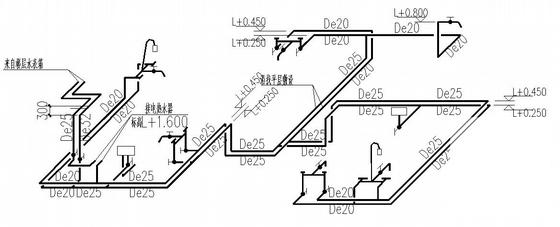

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
