5180平米小区2#住宅楼给排水、采暖设计CAD施工图纸.dwg

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 设计概况：六层住宅楼，下面为半地下室，顶层带阁楼层；建筑高度17.4米。建筑面积：5180平方米。 　　设计范围：该资料范围为建筑单体以内的给水排水管道系统。 　　管道系统：该项目设有生活给水系统、生活污水系统。 　　1．生活给水系统：1)．生活给水水源为市政给水管网，设计供水压力为 0.32MPa。给水系统立管为下行上给式。2)．生活卫生热水采用太阳能热水器提供，由住户自理。 　　2．生活污水系统：1)．该项目污、废水采用合流制。室内污废水重力自流排入室外污水管。2)．污水经化粪池处理后，排入小区污水管。排水管设伸顶通气管。 　　采暖设计及计算参数：采暖室外计算参数：冬季采暖室外计算干球温度：-6°C；采暖室内设计温度：卧室、起居室、餐厅：18°C；浴厕：25°C。 　　采暖系统：1．集中供暖采暖系统立管采用下供下回式采暖系统,热媒采用80/65C°热水，由市政提供蒸汽，小区换热站二次换热提供。采暖系统定压及补水由热交换站解决。 　　2．该项目采暖总热负荷见图示。 　　3．采暖系统为共用立管的分户计量系统，共用立管及热计量表设于管井内；户内系统采用上供上回式采暖系统。 某小区2#住宅楼给排水、采暖设计施工图 某小区2#住宅楼给排水、采暖设计施工图

第 1 张图

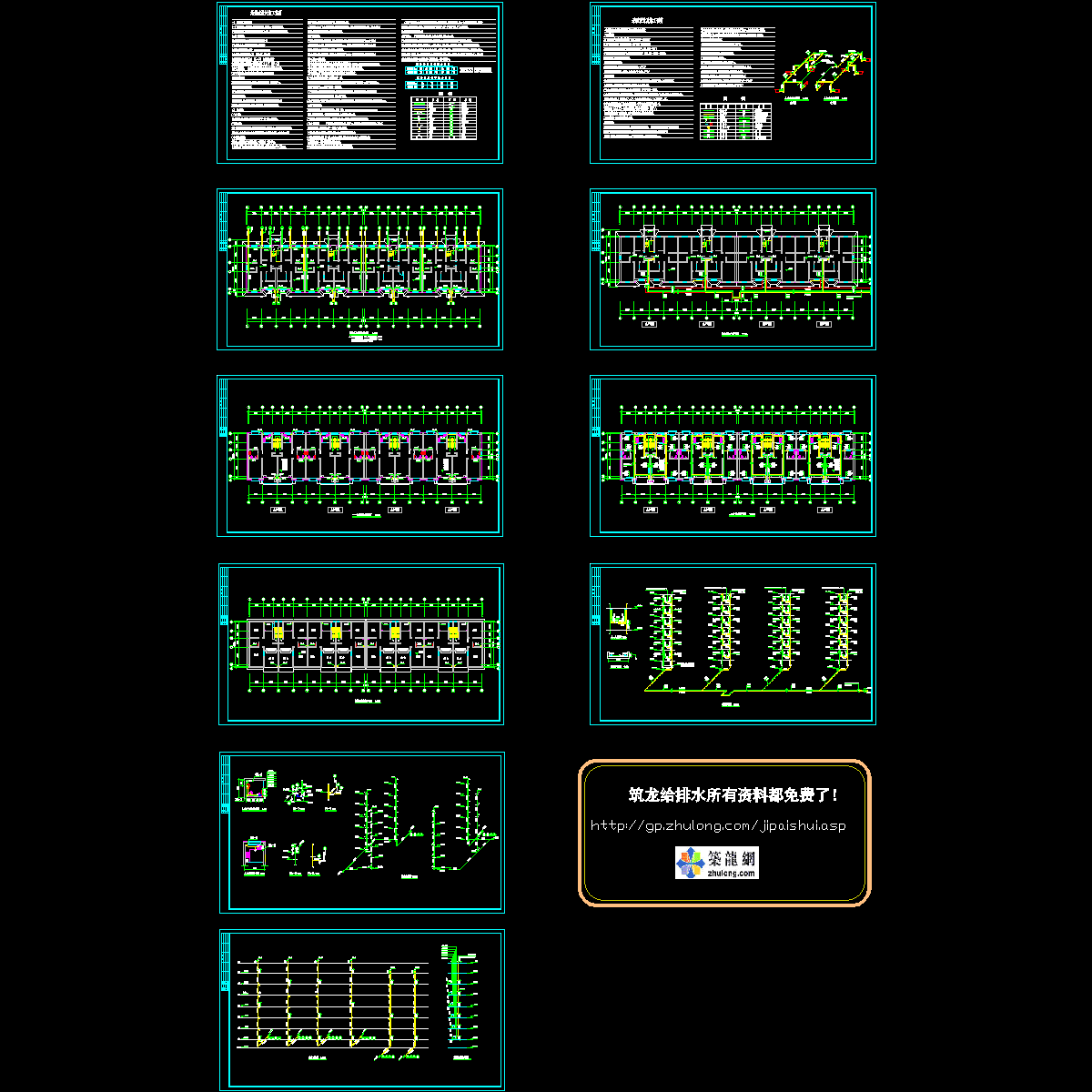

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
