小区地上13层住宅楼采暖CAD图纸（设计说明）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟
• 采暖系统：散热器供暖,热水辐射
• 项目所在地：河北

附件详情

该项目为霸州市某小区27#住宅楼，面积约6596.92m2，地上十三层，地下一层；商业网点部分地上二层；住宅采用低温地板辐射采暖，商业采用散热器采暖。住宅采暖系统采用下供下回双管系统。商业户内采用下分单管系统。图纸还包含其他栋住宅楼采暖图。

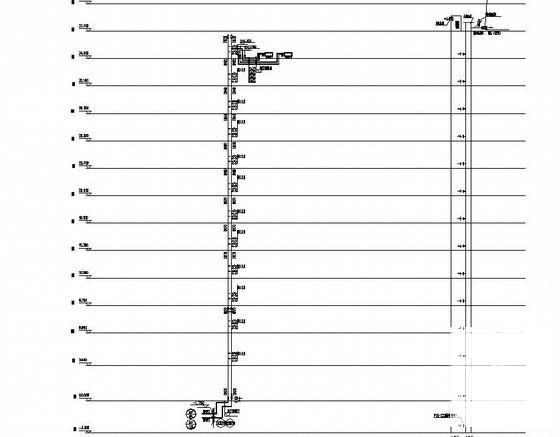

第 1 张图

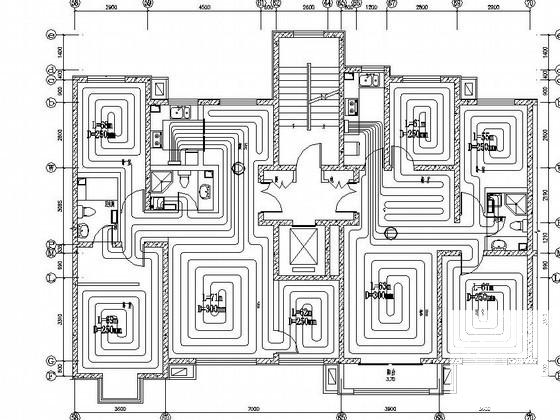

第 2 张图

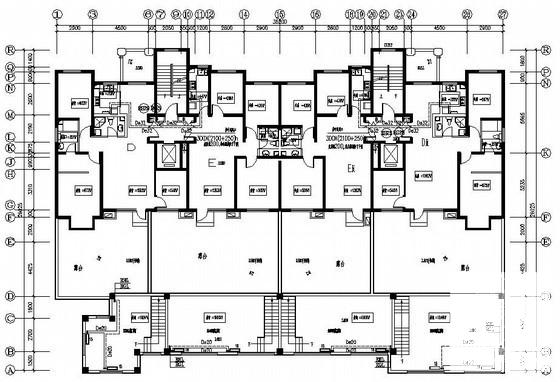

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-25 21:54:33上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
