17层住宅楼采暖CAD图纸（设计说明）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：6154.3平方米
• 建筑地上层数：17层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计年代：近代
• 设计内容：通风,采暖
• 采暖系统：热水辐射
• 项目所在地：山东

附件详情

该项目是山东某公司开发的里住宅楼。地上:17层,建筑主体高度49.3m。总建筑面积6154.3平方米。该资料主要包括住宅地板辐射采暖设计系统,卫生间通风。该项目采暖热源接自换热站。热媒为60°c-50°c热水.本建筑采暖系统分高、低两个区。一至八层为低区；九-十七层为高区。该项目室内供暖均采用地板辐射采暖型式

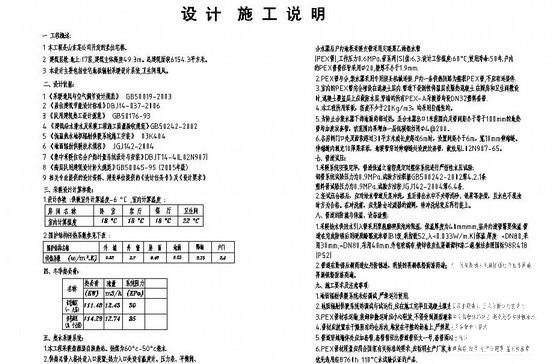

第 1 张图

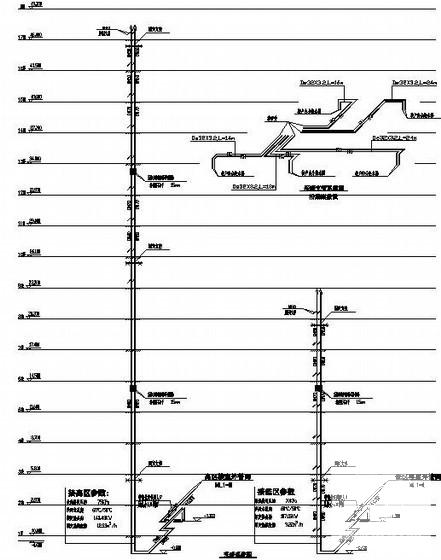

第 2 张图

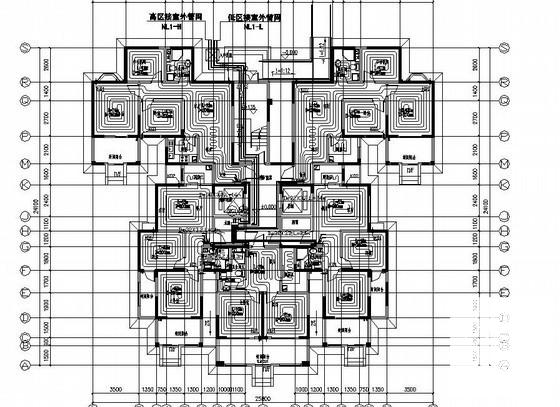

第 3 张图

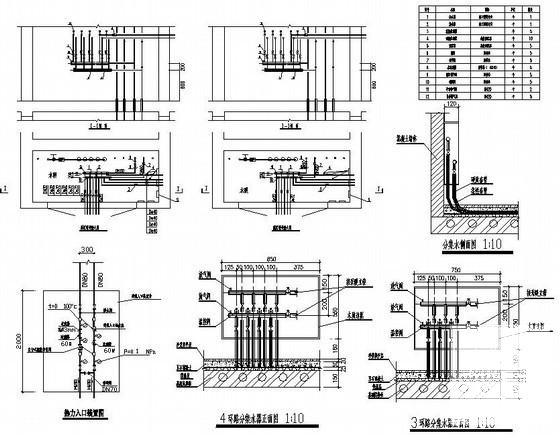

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
