一份30层住宅楼辐射采暖设计CAD施工图纸（设计说明）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：20000平方米
• 建筑地上层数：30层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟
• 冷热源：市政热网
• 采暖系统：热水辐射
• 项目所在地：山东

附件详情

• 资料目录
• 主要材料表
• 设计与施工说明

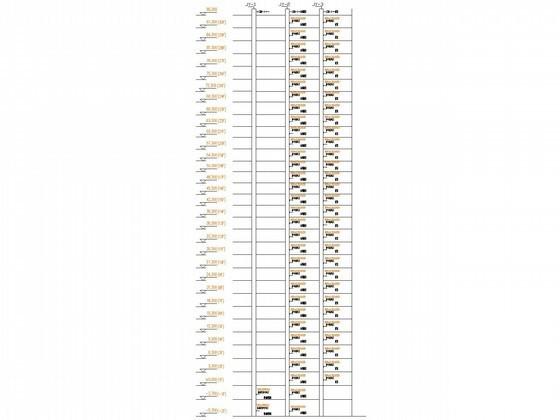

• 采暖立管图、大样图
• 防排烟系统流程图
• 采暖通风、自然排烟平面图

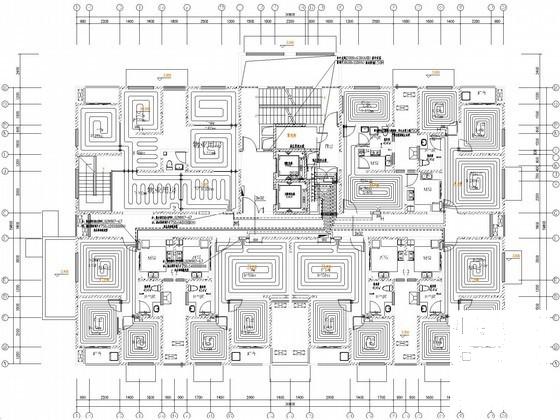

• 采暖平面图
• 屋顶风路平面图

附件详情

稿件为山东淄博某高层住宅楼辐射采暖及通风、防排烟设计施工图纸；建筑面积地上16721.94平方米，地下1268.71平米，建筑高度90.75m。地上30层，地下2层。
设计内容：建筑的采暖、通风、防排烟系统的设计。

，图纸共10张。

防排烟系统流程图

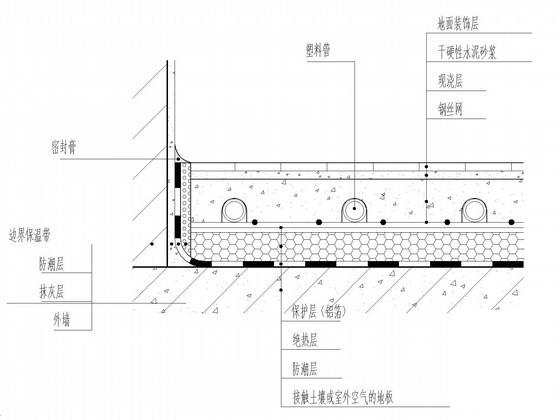

低温热水地板辐射采暖地板构造

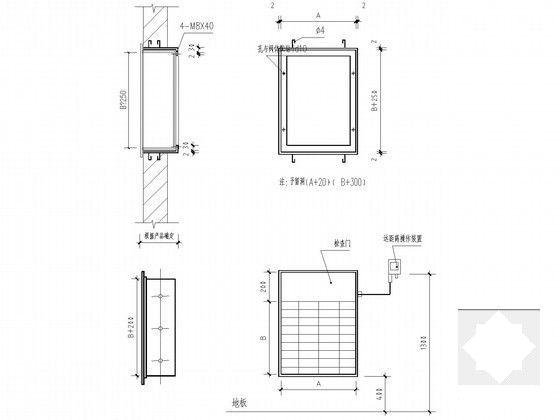

多叶送风口详图

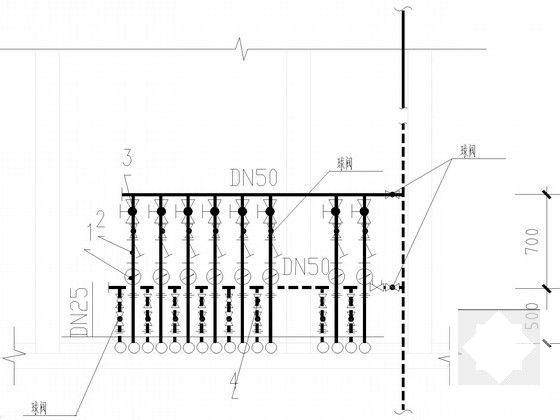

管道井布置大样

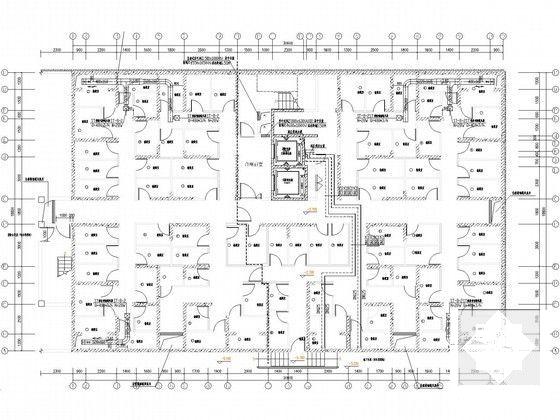

采暖通风、自然排烟平面图

高层住宅采暖通风设计图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
