小区住宅楼采暖CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑设计面积：4639.56平方米
• 图纸设计深度：施工图
• 参考图纸：3张
• 设计内容：通风,采暖
• 采暖系统：散热器供暖,热水辐射,户式燃气炉
• 项目所在地：山东

附件详情

该项目为临沂市某小区1#楼，，建筑设计面积：4639.56m2；共四个单元。该项目采暖热媒为50/40°C热水，由室内单体燃气壁挂炉供给；燃气壁挂炉，额定供热量为：18kW，最小供热量为：6kW，最大耗电量为：130W。户内采用低温热水地板辐射采暖系统（卫生间采用散热器）

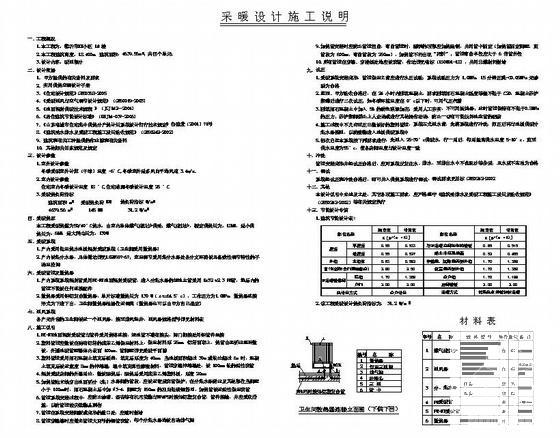

第 1 张图

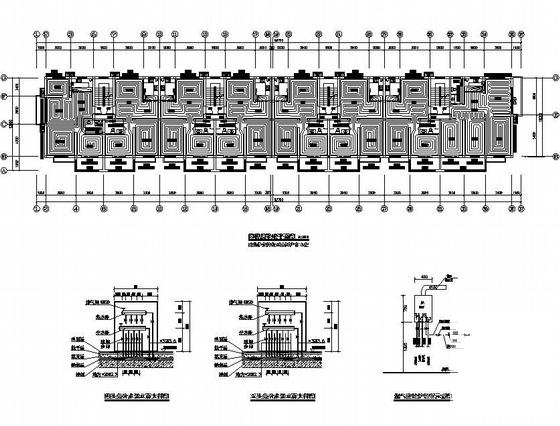

第 2 张图
