561平米3层花园住宅楼地板辐射采暖CAD图纸(小区集中供热)(dwg)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：561.51平方米
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：3张
• 设计内容：采暖
• 采暖系统：热水辐射

附件详情

该项目为某花园西区40号住宅。地下一层地上三层，根据建设单位意见地下一层不采暖，建筑设计面积：561.51m2。热源采用小区集中供热,换热站提供温度为60°c-50°c热水.系统型式为:地板辐射采暖.系统阻力为43KPa，系统定压由换热站配置。

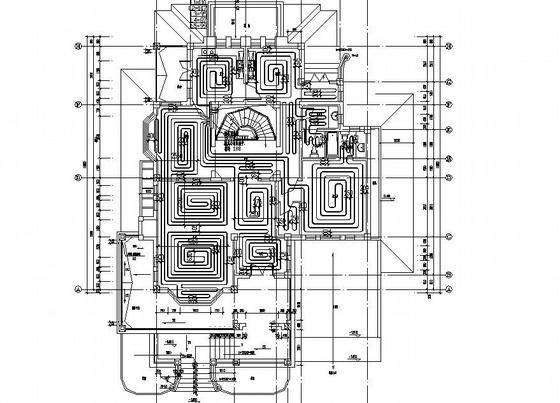

第 1 张图

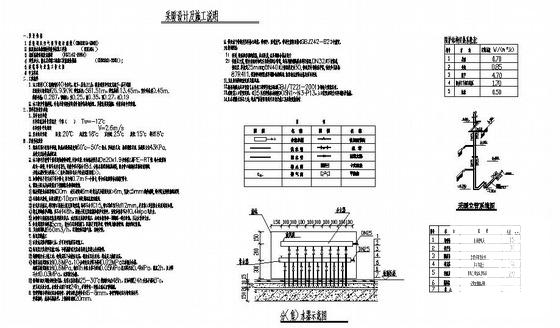

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
