23层公寓采暖施工CAD图纸(地板辐射采暖)

  • 设计详细说明:有
  • 建筑类别:住宅,商业,酒店
  • 建筑高度类型:高层建筑
  • 建筑地上层数:23层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:采暖
  • 采暖系统:热水辐射
  • 项目所在地:宁夏

附件详情

该项目为宁夏某公寓A、B楼,地上为二十三层建筑,其中一至四层为商业,五至十三层为酒店,十四至二十三为公寓地下为一层汽车库。采暖方式为地板辐射采暖,采暖热负荷低区为764.4kw,热源接自小区换热站,二次水供回水温度为60~50℃。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

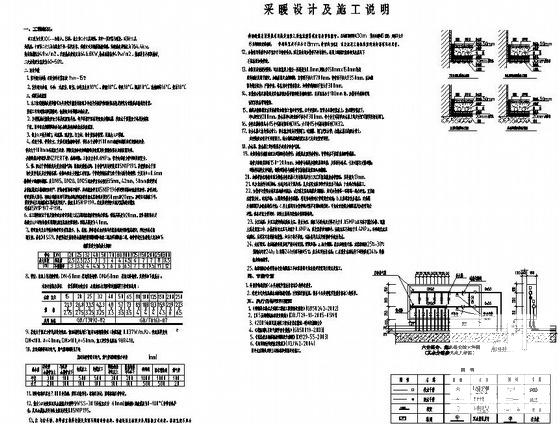

  • 地板辐射采暖施工 - 1
    地板辐射采暖施工 - 1

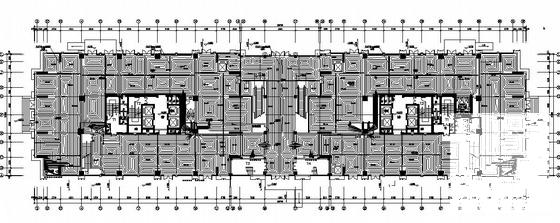

  • 地板辐射采暖施工 - 2
    地板辐射采暖施工 - 2

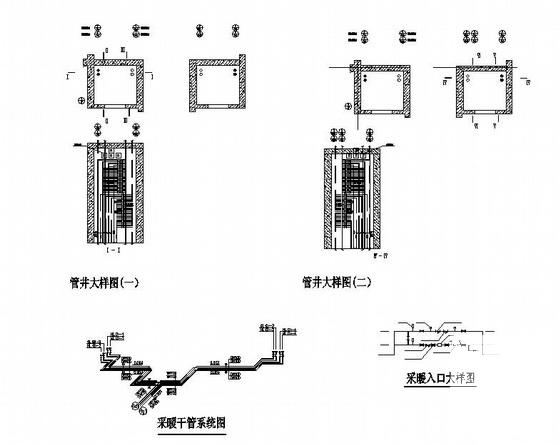

  • 地板辐射采暖施工 - 3
    地板辐射采暖施工 - 3

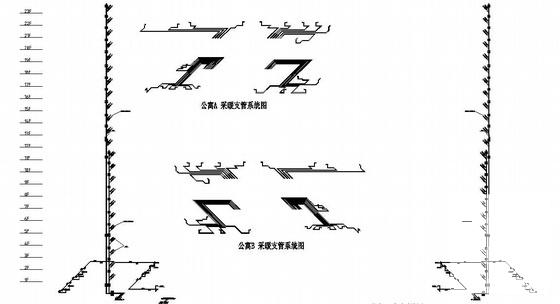

  • 地板辐射采暖施工 - 4
    地板辐射采暖施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
